Perforacja blachy – rodzaje, tolerancje i zastosowania przemysłowe

Czym jest perforacja blachy?

Perforacja blachy to proces mechanicznego lub laserowego wykonywania otworów w arkuszach metalowych według ściśle zaprojektowanego wzoru. W odróżnieniu od cięcia konturu czy wykrawania pojedynczych kształtów, perforacja zakłada tworzenie regularnej lub nieregularnej siatki otworów na całej lub określonej powierzchni arkusza – po to, by uzyskać materiał o konkretnych właściwościach: przepuszczalności powietrza, redukcji masy, właściwościach akustycznych lub walorach estetycznych.

Efektem perforacji jest blacha perforowana (zwana też blachą ażurową lub siatką perforowaną) – półprodukt lub gotowy komponent stosowany w dziesiątkach branż przemysłowych, od budownictwa po przemysł spożywczy i elektronikę.

Dla zamawiającego kluczowe są cztery parametry określające perforację: kształt otworu, wymiary otworu, rozstaw otworów (skok) i materiał bazowy. To one determinują zarówno właściwości funkcjonalne detalu, jak i koszt i czas realizacji.

Jak powstaje blacha perforowana – techniki perforacji

Perforację blach można realizować trzema podstawowymi metodami. Każda z nich daje inne możliwości i sprawdza się w innych warunkach produkcyjnych.

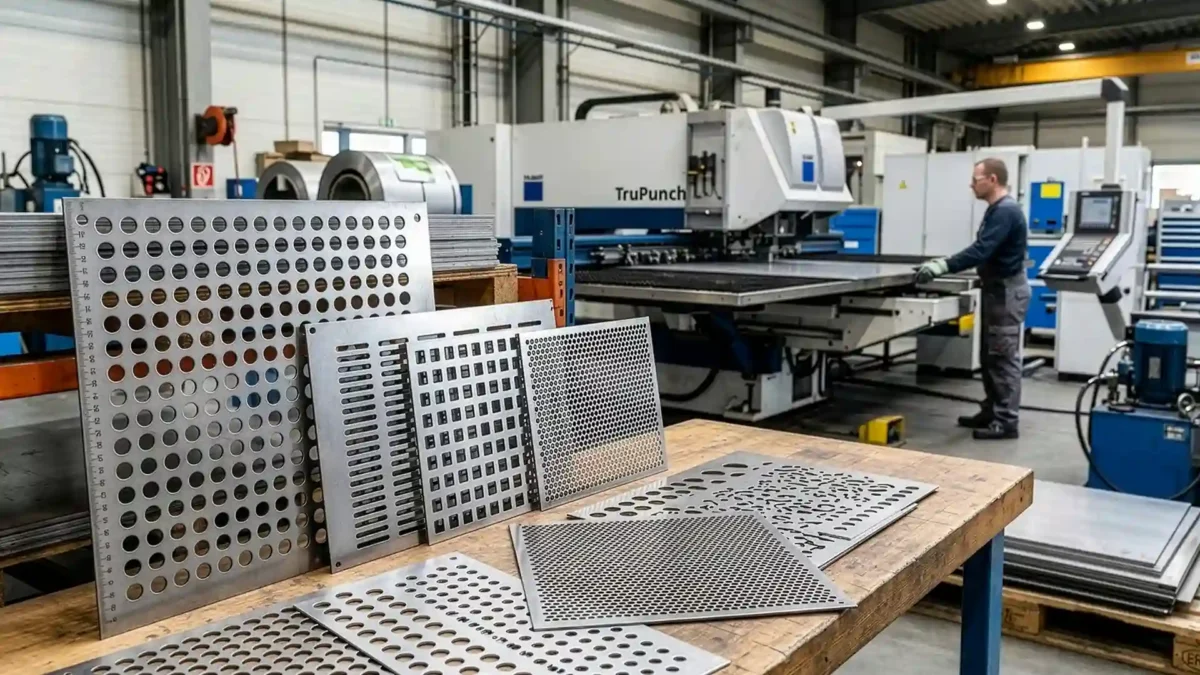

Perforacja mechaniczna – wykrawanie na wykrawarce CNC

Najczęściej stosowana metoda w produkcji wieloseryjnej. Wykrawarka CNC (prasa rewolwerowa) uderza stemplem w blachę z dużą częstotliwością – nowoczesne maszyny, takie jak TRUMPF TruPunch 5000, osiągają nawet 1600 uderzeń na minutę. Każde uderzenie wybija jeden otwór; CNC przesuwa arkusz i powtarza operację, tworząc zaprojektowaną siatkę.

Metoda jest bardzo wydajna przy regularnych wzorach otworów standardowej geometrii (koła, prostokąty, owale) i przy grubościach materiału do 6–8 mm. Brak strefy wpływu ciepła sprawia, że doskonale nadaje się do blach powlekanych i ocynkowanych.

Perforacja laserowa

Laser wycina otwory jeden po drugim, śledząc zaprojektowany wzór. Metoda jest wolniejsza od wykrawania przy dużych siatkach identycznych otworów, ale niezastąpiona tam, gdzie wymagana jest bardzo wysoka precyzja (tolerancja do ±0,03 mm na maszynach takich jak TruMatic 6000), małe średnice otworów lub niestandardowa geometria niemożliwa do wykonania stemplem.

Laser sprawdza się też przy perforacji blach o większej grubości oraz przy niepowtarzalnych wzorach z elementami artystycznymi lub indywidualnym projektem klienta.

Perforacja hybrydowa – laser + wykrawanie

Maszyny kombinowane, takie jak TRUMPF TruMatic 6000, łączą głowicę laserową i głowicę wykrawającą na jednej platformie. W praktyce oznacza to, że standardowe otwory w regularnej siatce wykrawarka realizuje uderzeniami stempla (szybko i ekonomicznie), a laser wykańcza kontury zewnętrzne, otwory nieregularne lub specjalne elementy wzoru. Całość odbywa się w jednym mocowaniu, bez przenoszenia arkusza. To rozwiązanie dla projektów łączących powtarzalność z dużą złożonością geometryczną.

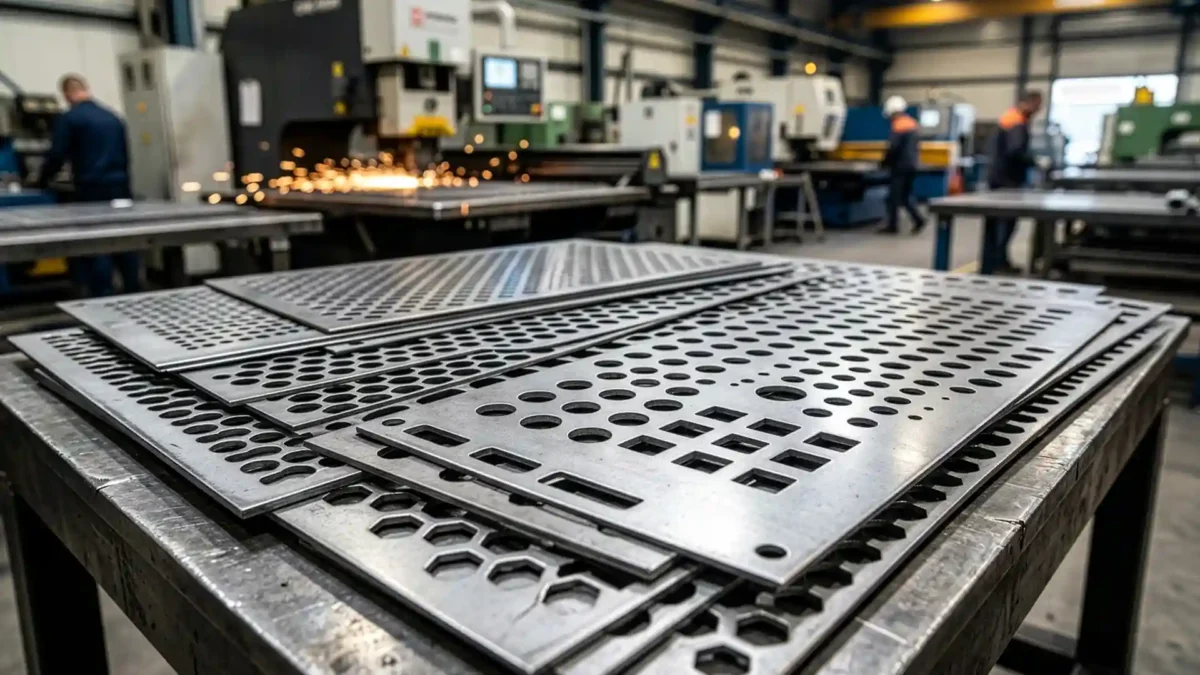

Rodzaje perforacji – kształty i wzory otworów

Dobór geometrii otworów to nie tylko kwestia estetyki – kształt i wzór bezpośrednio wpływają na wytrzymałość resztkową blachy, przepuszczalność, masę i cenę wykonania.

Otwory okrągłe

Najpopularniejszy typ – łatwe w wykonaniu stemplem, dostępne w szerokim zakresie średnic (od ok. 1 mm wzwyż), dają jednorodny wzór i przewidywalne właściwości mechaniczne. Dostępne w układzie prostym lub przestawionym (w szachownicę), co przy tym samym rozstawie daje różną powierzchnię czynną (udział otworów w całkowitej powierzchni arkusza).

Otwory kwadratowe i prostokątne

Większa przepuszczalność przy tym samym rozstawie niż otwory okrągłe. Stosowane tam, gdzie liczy się maksymalny przepływ powietrza, cieczy lub materiałów sypkich – sita przemysłowe, podłogi rusztowaniowe, kratki wentylacyjne o wysokiej wydajności.

Otwory podłużne (szczelinowe)

Wąskie, wydłużone otwory, często stosowane w elementach wymagających ukierunkowanego przepływu lub specyficznego wyglądu. Charakterystyczne dla kratek wentylacyjnych, osłon głośnikowych, paneli akustycznych i elementów fasadowych.

Otwory heksagonalne (sześciokątne)

Wzór plastra miodu – bardzo wysoka gęstość otworów przy dobrej wytrzymałości resztkowej. Ceniony zarówno za właściwości techniczne (maksymalny udział otworów), jak i za estetykę. Stosowany w filtrach, osłonach, elementach dekoracyjnych i panelach akustycznych.

Wzory dekoracyjne i niestandardowe

Otwory w kształcie rombów, trójkątów, gwiazd lub całkowicie indywidualnych konturów – realizowane wyłącznie laserowo. Popularne w architekturze, wzornictwie przemysłowym i elewacjach budynków, gdzie blacha perforowana pełni jednocześnie funkcję techniczną i wizualną.

Materiały stosowane w perforacji blach

Perforować można praktycznie każdy metal dostępny w postaci arkuszy. Wybór materiału zależy od środowiska pracy, wymagań wytrzymałościowych i dalszej obróbki powierzchniowej.

Stal węglowa (miękka) – najpowszechniejszy wybór przy zastosowaniach przemysłowych niewymagających wysokiej odporności korozyjnej. Ekonomiczna, łatwa do perforacji, po obróbce malowana proszkowo lub ocynkowana.

Stal nierdzewna (nierdzewka) – stosowana wszędzie tam, gdzie wymagana jest odporność na korozję: przemysł spożywczy, chemiczny, farmaceutyczny, architektura zewnętrzna. Trudniejsza w obróbce, ale oferuje wieloletnią trwałość bez dodatkowych powłok.

Aluminium – lekkie, odporne na korozję atmosferyczną, chętnie stosowane w transporcie, lotnictwie i architekturze. Miększe niż stal, wymaga odpowiednio dobranych narzędzi i parametrów wykrawania.

Stal ocynkowana – arkusze z fabryczną powłoką cynkową, gotowe do zastosowań na zewnątrz bez dodatkowego zabezpieczenia. Przy perforacji mechanicznej krawędzie otworów pozostają bez powłoki – w wymagających środowiskach warto to uwzględnić w specyfikacji.

Miedź i mosiądz – stosunkowo rzadko w produkcji masowej, ale używane w elektronice, instrumentach muzycznych, elementach dekoracyjnych i instalacjach elektrycznych.

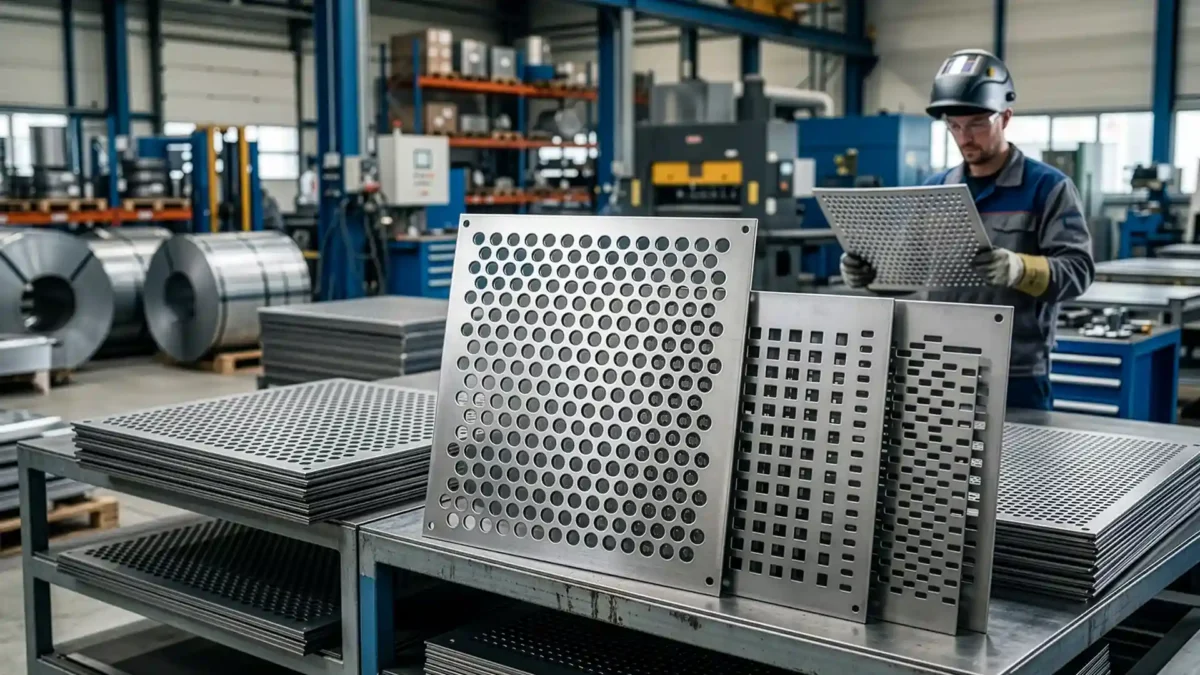

Tolerancje wymiarowe w perforacji blach – co powinien wiedzieć zamawiający

Precyzja perforacji to jeden z kluczowych parametrów dla zamawiających komponenty produkcyjne. Warto rozumieć, jakie tolerancje są realistyczne dla danej technologii.

Perforacja mechaniczna (wykrawanie CNC) osiąga typową powtarzalność pozycjonowania otworów na poziomie ±0,1 mm (maszyny klasy TruPunch). Wymiary samego otworu zależą od dokładności wykonania stempla i matrycy – przy właściwie utrzymanym oprzyrządowaniu odchyłki wymiaru otworu mieszczą się zwykle w klasie dokładności IT10–IT12 normy ISO 286.

Perforacja laserowa oferuje znacznie wyższą precyzję: ±0,03–0,05 mm przy pozycjonowaniu i wymiarach otworów. Laser jest metodą z wyboru dla otworów poniżej 2–3 mm średnicy, gdzie stempel traci stabilność, oraz wszędzie tam, gdzie tolerancja jest elementem specyfikacji technicznej.

Czynniki wpływające na dokładność perforacji:

• grubość materiału (grubsza blacha = większe siły sprężynowania, trudniejsza kontrola wymiaru)
• właściwości materiału (twardość, sprężystość – aluminium zachowuje się inaczej niż stal nierdzewna)
• stopień zużycia narzędzi wykrawających (regularny serwis stempli i matryc jest kluczowy dla utrzymania tolerancji)
• temperatura materiału i otoczenia przy dużych seriach produkcyjnych

Przy zamówieniu perforacji na komponenty produkcyjne warto zawsze podawać klasę tolerancji lub wartość odchyłki wymiarowej wprost w dokumentacji technicznej – pozwala to uniknąć nieporozumień i zweryfikować, czy zamówiona technologia jest w stanie spełnić wymagania.

Zastosowania przemysłowe blachy perforowanej

Blacha perforowana jest jednym z tych półproduktów, które pojawiają się niemal w każdej gałęzi przemysłu – właśnie dlatego, że łączy trzy cechy rzadko spotykane razem: wytrzymałość, przepuszczalność i konfigurowalność.

Budownictwo i architektura

Perforowane kasetony elewacyjne stanowią dziś jeden z wiodących trendów w fasadach budynków komercyjnych i przemysłowych. Blacha perforowana reguluje nasłonecznienie, tworzy efekt wizualny i jednocześnie spełnia wymagania ogniowe. W tej samej branży pojawia się jako sufity podwieszane, balustrady, podłogi pomostów technicznych i okładziny schodów.

Przemysł wentylacyjny i HVAC

Kratki wentylacyjne, klapy regulacyjne, obudowy central wentylacyjnych, tłumiki akustyczne kanałów – wszędzie tam, gdzie liczy się kontrolowany przepływ powietrza i tłumienie hałasu, perforowana blacha jest materiałem podstawowym. Dobór rozstawu i kształtu otworów pozwala precyzyjnie kształtować opór przepływu i współczynnik tłumienia dźwięku.

Przemysł spożywczy i farmaceutyczny

Perforowane blachy ze stali nierdzewnej tworzą sita, kosze, tace i obudowy urządzeń przetwórczych. Wymagania sanitarne sprawiają, że kluczowe są tu gładkie krawędzie otworów (bez gratów), możliwość sterylizacji i odporność na środki myjące – co determinuje wybór materiału i technologii perforacji.

Przemysł elektryczny i elektrotechniczny

Szafy sterownicze, obudowy rozdzielnic, płyty perforowane pod osprzęt elektryczny – to jeden z największych obszarów zastosowań perforacji przemysłowej. Regularne siatki otworów w obudowach zapewniają wentylację, zmniejszają masę i umożliwiają prowadzenie okablowania. Precyzja rozmieszczenia otworów montażowych ma tu bezpośrednie przełożenie na montaż komponentów.

Maszyny i urządzenia przemysłowe

Osłony mechanizmów, sita i separatory, elementy transporterów, panele operatorskie, prowadnice kabli – w budowie maszyn perforacja pojawia się wszędzie tam, gdzie potrzebne jest jednoczesne zapewnienie wentylacji i ochrony mechanicznej. Redukcja masy przy zachowaniu sztywności to dodatkowa korzyść, szczególnie ważna w urządzeniach mobilnych i przenośnych.

Akustyka przemysłowa i budowlana

Perforowane blachy w połączeniu z wkładem pochłaniającym (wełna mineralna, pianka akustyczna) tworzą panele o doskonałych parametrach tłumienia dźwięku. Stosowane jako sufity akustyczne w halach produkcyjnych, obudowy maszyn hałaśliwych, bariery akustyczne wzdłuż dróg i linii kolejowych.

Motoryzacja i transport

Maskownice głośników, grille, osłony podwozia, elementy układów wydechowych i filtry – motoryzacja to branża, w której wymagania dotyczące tolerancji, powtarzalności i odporności na wibracje są szczególnie wysokie. Perforacja laserowa sprawdza się tu przy detalach o małych otworach i ścisłej specyfikacji wymiarowej.

Perforacja blachy w PG Group – zakres i możliwości

W PG Group perforację realizujemy na maszynach TRUMPF klasy przemysłowej, co pozwala obsługiwać zarówno zlecenia prototypowe, jak i produkcję wielkoseryjną:

TruPunch 3000 i TruPunch 5000 – wykrawarki CNC zdolne do obróbki arkuszy do 1500 × 3000 mm, z siłą wykrawania do 300 kN i prędkością do 1600 uderzeń/min. Perforacja mechaniczna stali, aluminium i blach powlekanych o grubości do 6,4 mm.

TruMatic 6000 – maszyna hybrydowa laser + wykrawanie. Precyzja laserowego pozycjonowania ±0,03 mm. Możliwość realizacji złożonych wzorów łączących regularne siatki otworów z nieregularnymi konturami – w jednej operacji bez repozycjonowania.

TruLaser 3060 i TruLaser 1030 – wycinarki laserowe do perforacji precyzyjnej, małych otworów i materiałów o niestandardowej grubości (do 30 mm dla stali, 25 mm dla aluminium).

Oprócz samej perforacji oferujemy kompleksową obróbkę w jednym miejscu: docinanie perforowanych arkuszy na wymiar, gięcie, spawanie, malowanie proszkowe i pokrycia powierzchniowe. Dzięki temu możliwe jest dostarczenie gotowego komponentu, a nie tylko półproduktu.

Podsumowanie

Perforacja blachy to jedna z najbardziej wszechstronnych metod obróbki metalu – pozwala uzyskać materiał o ściśle dobranych właściwościach przepuszczalności, masy i wytrzymałości, przy pełnej powtarzalności seryjnej. Kluczem do właściwego zamówienia jest precyzyjne określenie czterech parametrów: kształtu otworu, jego wymiarów, rozstawu i materiału bazowego – a następnie dobór technologii (wykrawanie, laser lub hybryd) do wymagań tolerancji i wolumenu.
Jeśli planujesz produkcję komponentów z blachy perforowanej i szukasz partnera zdolnego do realizacji od projektu po gotowy detal – skontaktuj się z PG Group. Nasi specjaliści pomogą dobrać optymalną konfigurację wzoru, materiału i technologii do Twoich wymagań technicznych i budżetu.
