Zintegrowany system fotowoltaiczny – Lechtom, Świdnica

Szczegóły realizacji

Lokalizacja
Lechtom. Hurtownia lodów, mrożonek i produktów gastronomicznych, Świdnica
Typ obiektu
Magazyn wysokiego składowania i chłodnia wielkoskalowa + biurowiec
Powierzchnia instalacji PV
kilka tysięcy m²
Rodzaj instalacji
dedykowana konstrukcja dachowa, gruntowa i fasadowa
Materiał
stal z powłoką Zn-Mg (cynkowo-magnezową)

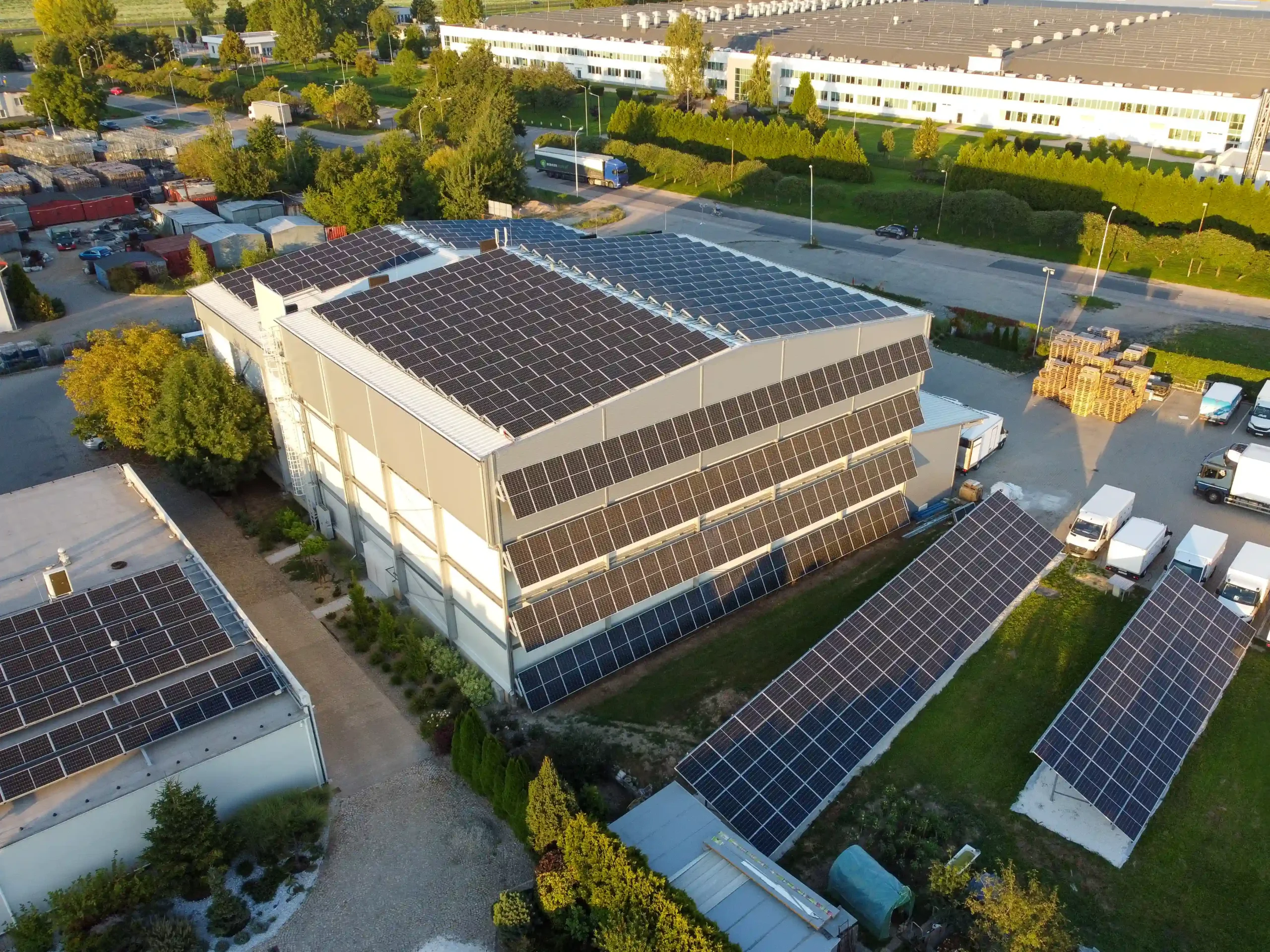

Dla firmy Lechtom ze Świdnicy zrealizowaliśmy kompleksowy projekt czterech niezależnych konstrukcji wsporczych dla instalacji fotowoltaicznej. Zakres działań PG Group obejmował pełne opracowanie techniczne oraz produkcję konstrukcji dachowych, fasadowych i gruntowych, zaprojektowanych z myślą o maksymalnym wykorzystaniu potencjału przestrzeni montażowej. Wszystkie rozwiązania zostały wykonane z materiałów najwyższej klasy i dostosowane indywidualnie do charakterystyki obiektu oraz wymagań inwestora.

Zakres konstrukcyjny:

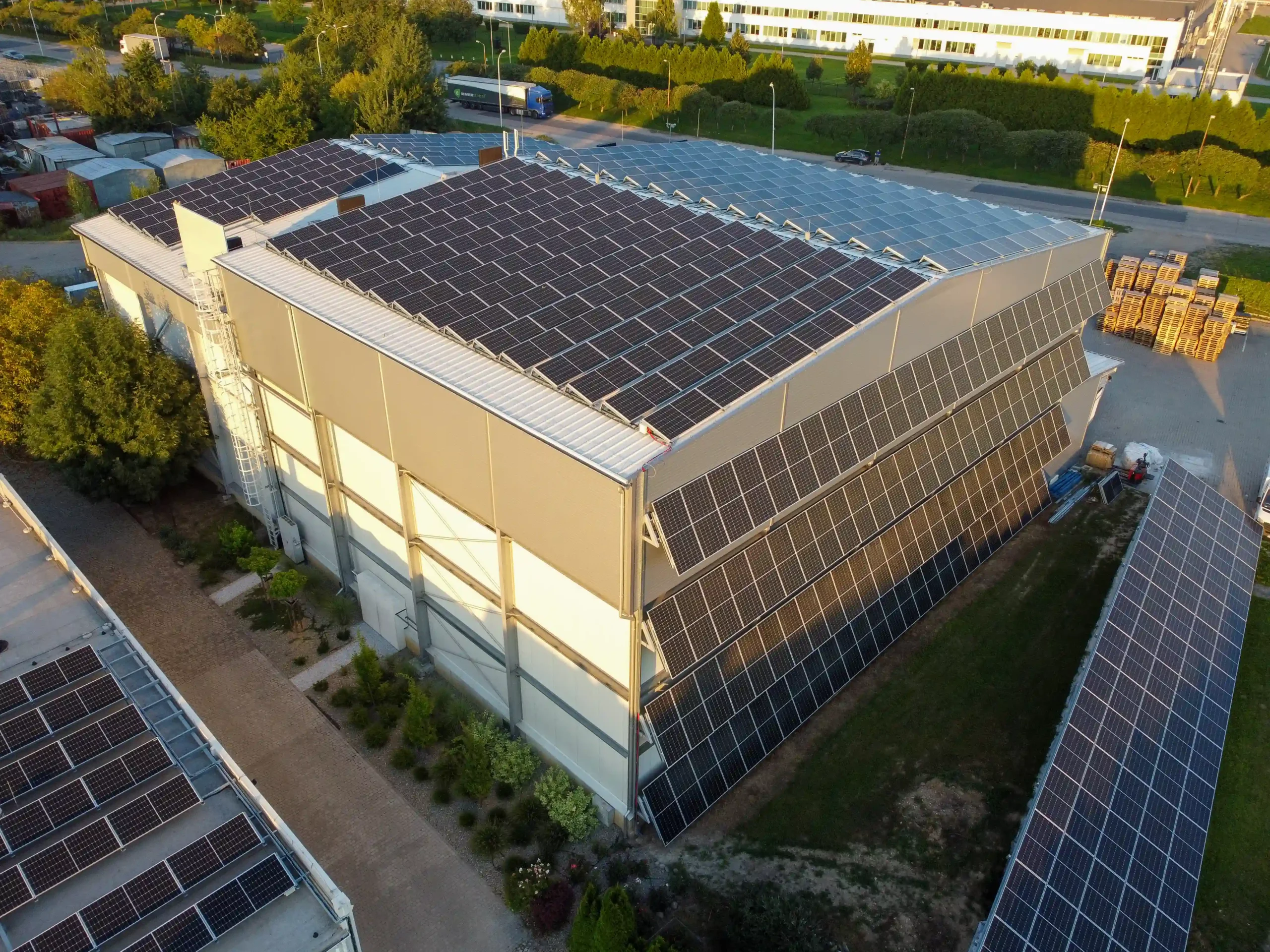

  • Konstrukcja dachowa (płyta warstwowa) – zoptymalizowana pod kątem orientacji południowej, z dopasowaniem do fałd poszycia oraz zastosowaniem wiatrownic poprawiających aerodynamikę i bezpieczeństwo instalacji.
  • Konstrukcja na dach płaski – wykonana w technologii legarowej, z uwzględnieniem przeszkód instalacyjnych i elementów istniejących na powierzchni dachu.

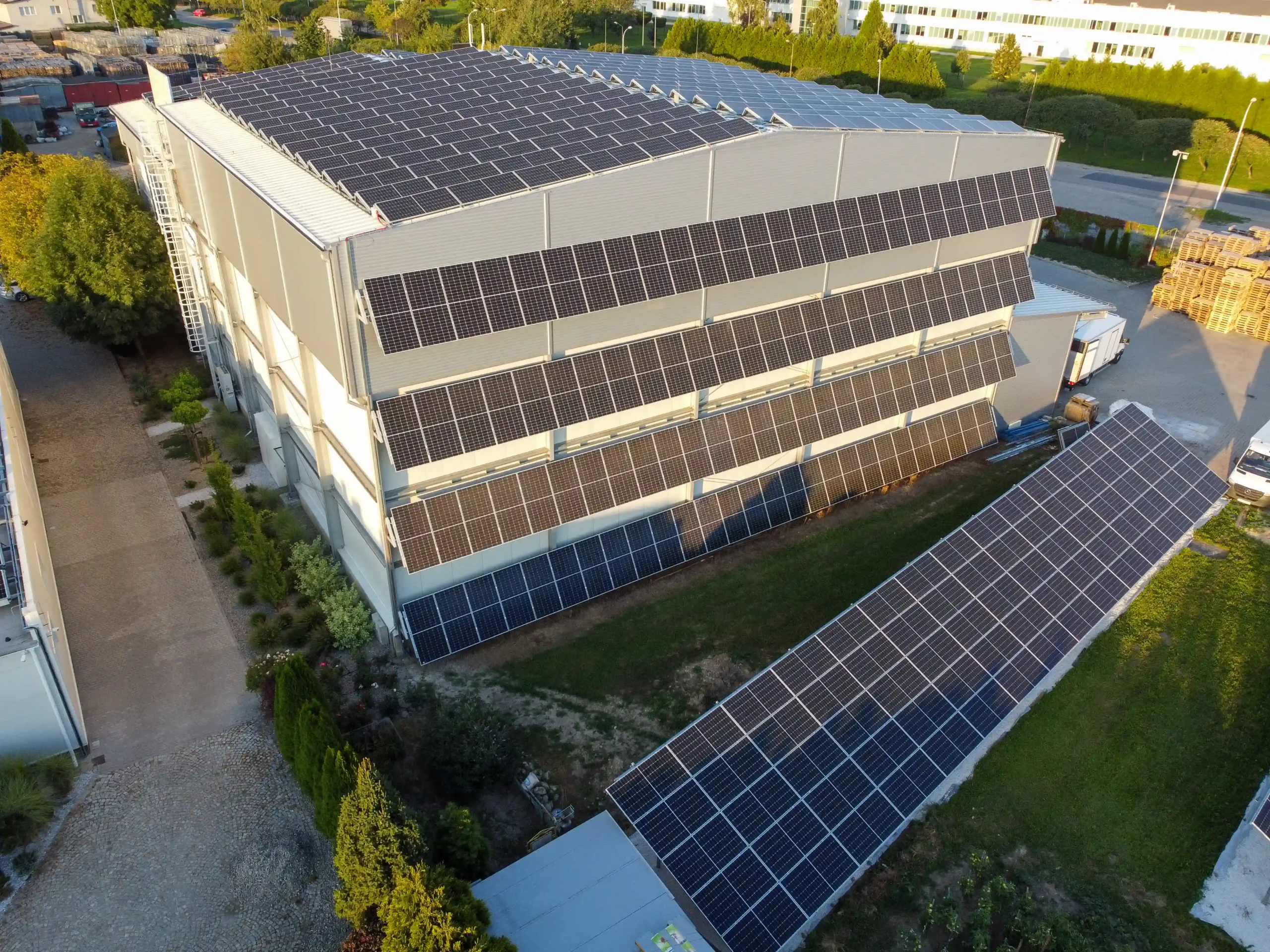

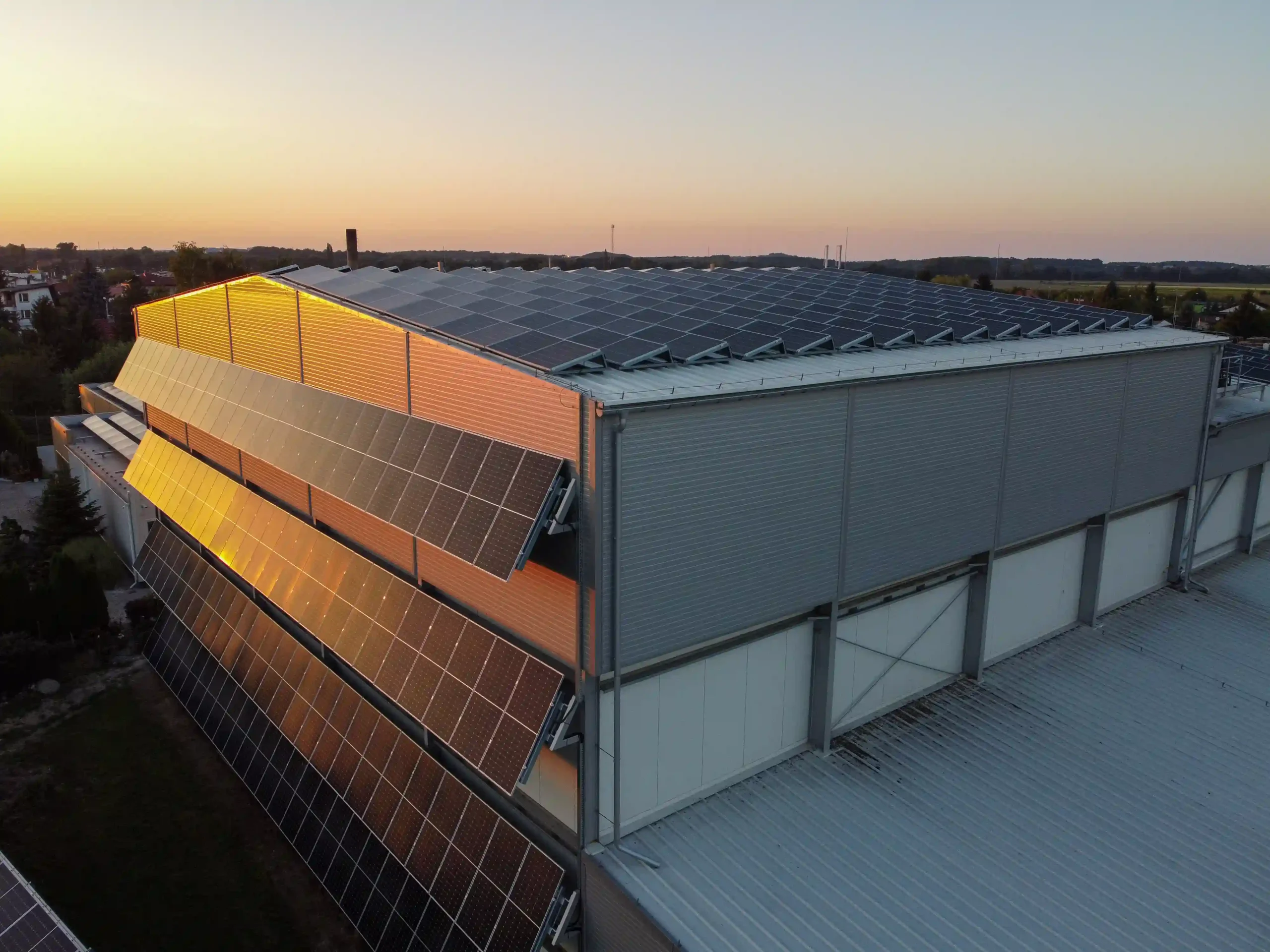

  • Konstrukcja fasadowa – moduły zamontowane pod kątem, zwiększające uzyski energii, a jednocześnie osłaniające elewację budynku (chłodni) przed nadmiernym nagrzewaniem. Wymagała opracowania trzech różnych wariantów technicznych montażu.

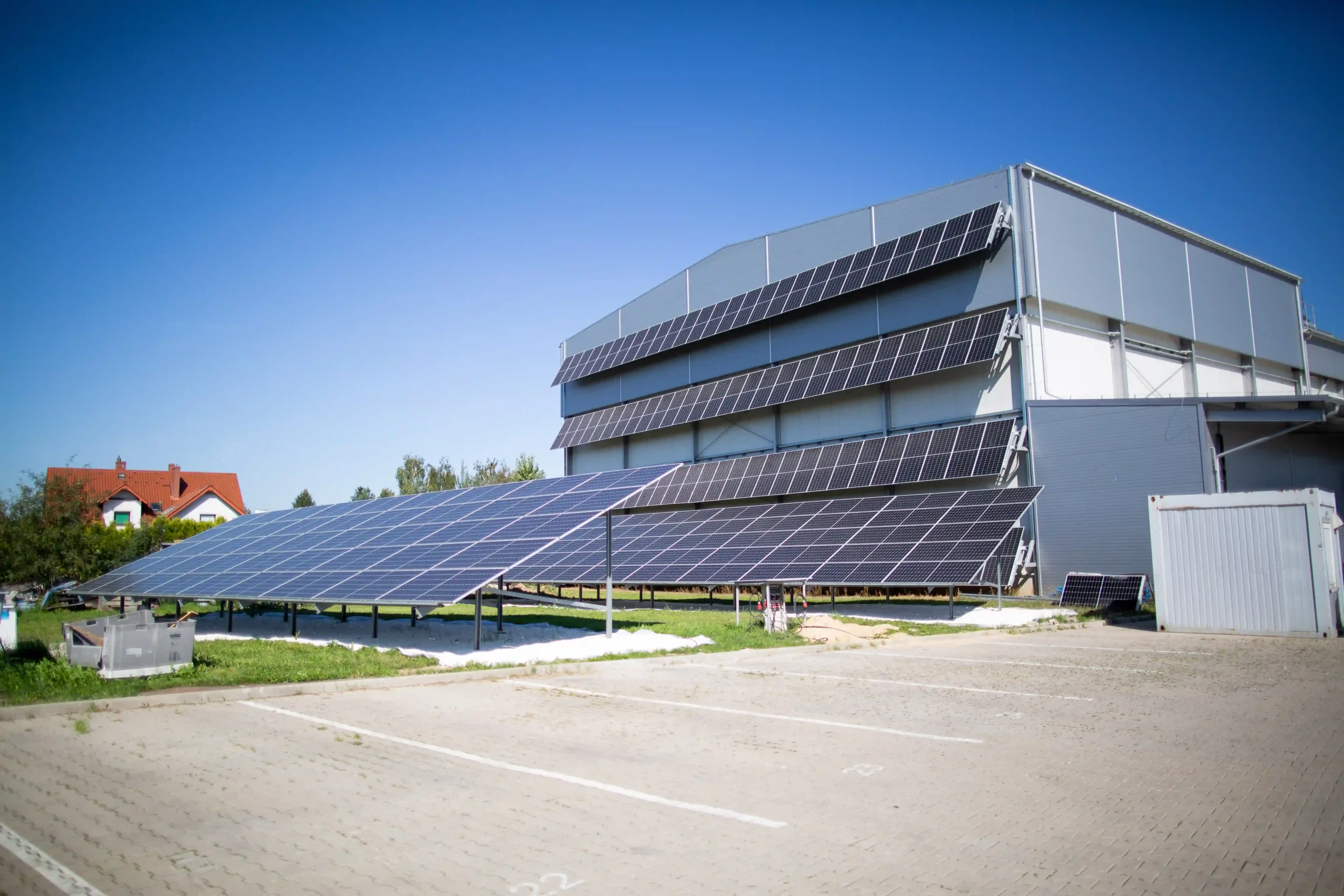

  • System gruntowy – w formie niestandardowych 5-rzędowych stołów konstrukcyjnych, umożliwiających montaż większej liczby modułów przy ograniczonej przestrzeni.

Kluczowe informacje:

  • Wszystkie konstrukcje wykonano ze stali z powłoką cynkowo-magnezową (ZN-Mg) o właściwościach antykorozyjnych i samonaprawczych – idealnych dla środowiska o podwyższonej wilgotności.
  • Projekt uwzględniał obciążenia śniegowe i wiatrowe zgodnie z normami PN-EN 1991.
  • Zachowano spójność materiałową i wizualną wszystkich komponentów systemu.
  • Dodatkowo zastosowano haki zabezpieczające w konstrukcjach fasadowych, zapobiegające wysunięciu modułów.
  • Wszystkie rozwiązania projektowane były na miarę, z wykorzystaniem częściowo standaryzowanych komponentów, takich jak ekierki/wiatrownice.

Wyróżniki realizacji:

  • Zastosowanie aż czterech rodzajów konstrukcji fotowoltaicznych w jednym obiekcie.
  • Wyjątkowe rozwiązanie fasadowe – zarówno w kontekście technicznym, jak i funkcjonalnym (ochrona cieplna elewacji).
  • Optymalizacja montażu przy złożonej architekturze i ograniczeniach przestrzennych.
