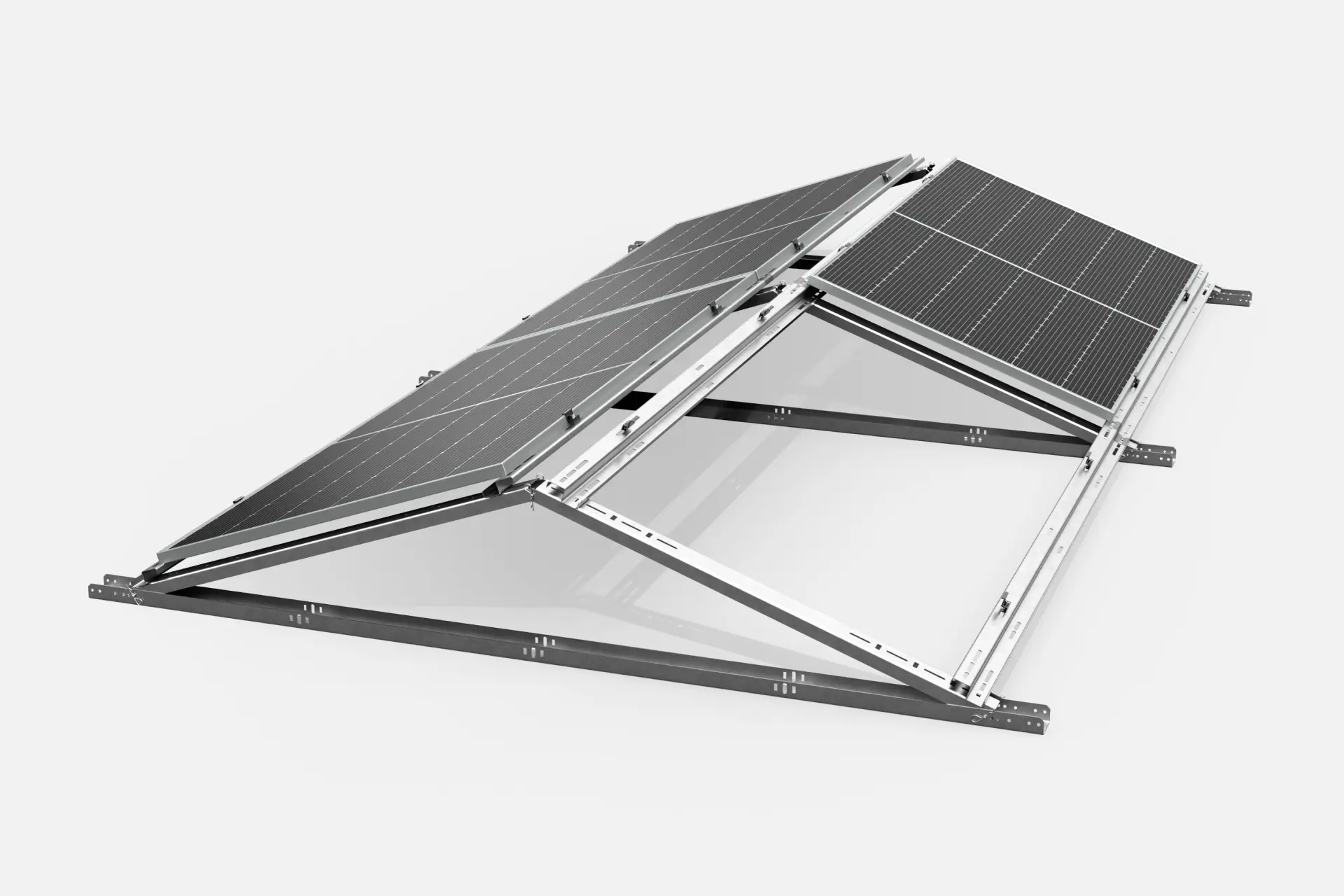

Konstrukcja zgrzewana wschód-zachód

Opis konstrukcji

Konstrukcja zgrzewana wschód-zachód to optymalne nieinwazyjne rozwiązanie dla dachów płaskich wykonanych z membrany PVC lub pokrycia bitumicznego.

Montaż konstrukcji odbywa się z wykorzystaniem podstawy, która następnie zgrzewana jest z pokryciem bitumicznym lub z membraną PVC. Brak konieczności stosowania balastu sprawia, że konstrukcja nadaje się do instalacji na dachach płaskich, które nie mogą być dodatkowo obciążone bloczkami betonowymi.

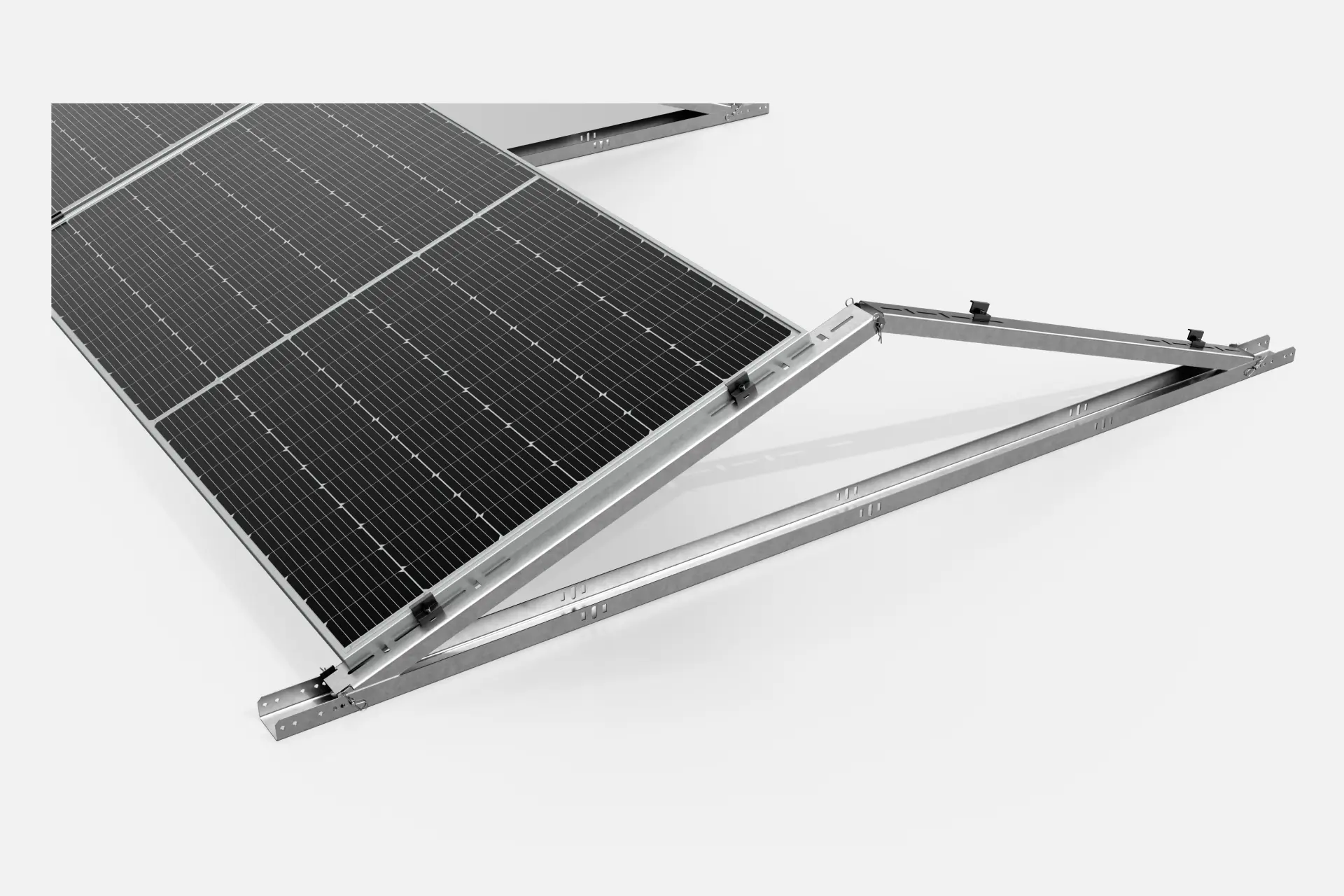

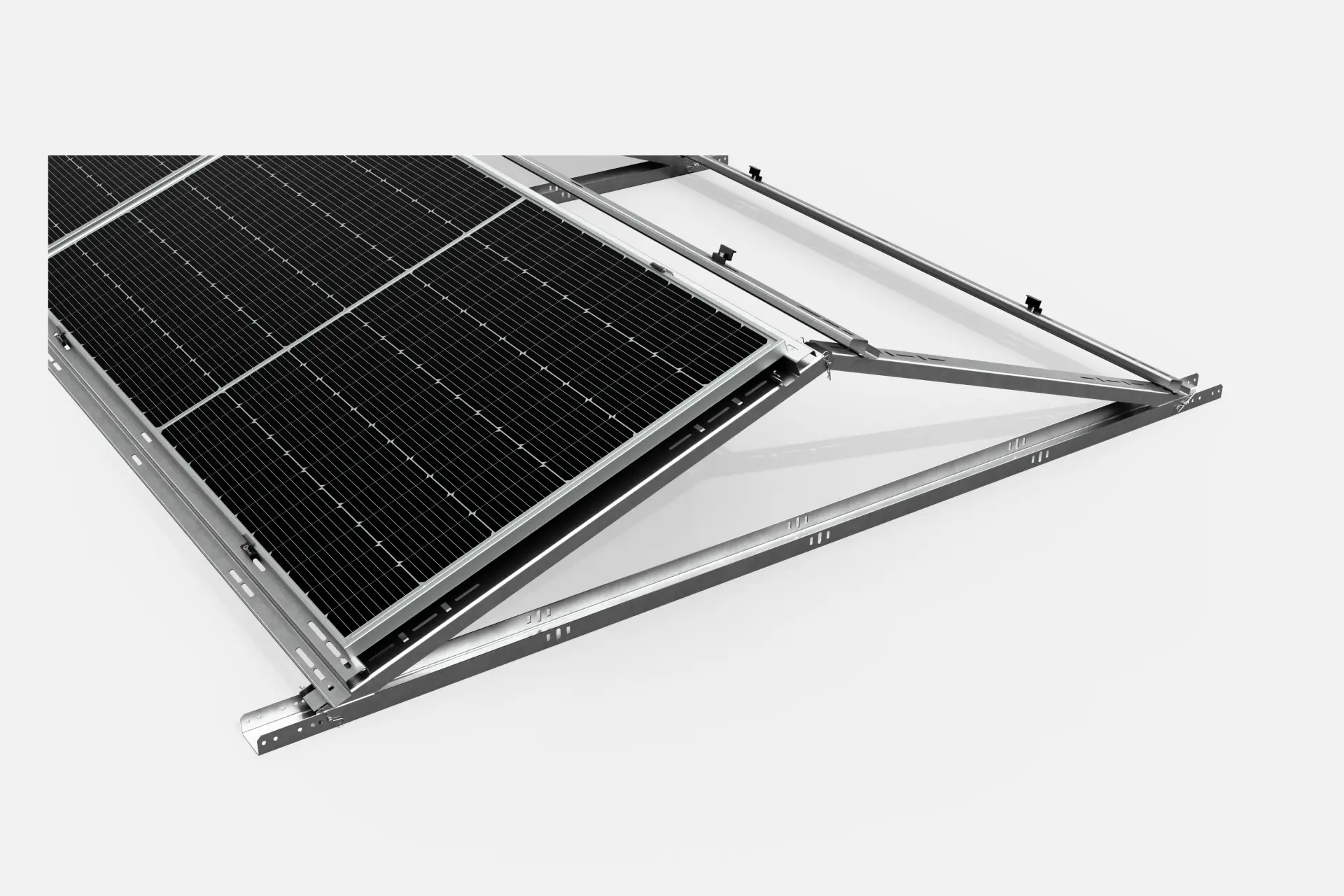

Konstrukcja składa się z trzech profili C. Celem optymalizowania ustawienia modułów PV na dachu, istnieje możliwość ustawienia czterech kątów podpór: 9°, 15°, 19° oraz 21°.

Moduły PV o rozmiarach S-L montuje się za pomocą klem bezpośrednio do podpory za pomocą śrub M8. Mocowanie modułów o rozmiarze XL i większych odbywa się bezpośrednio do płatwi, które z kolei montowane są do podpory za pomocą śruby M10.

Opiekunowie działu
Maciej Sławiński
Rozmiary:
Xl, 2XL, 3XL
Szerokość:
2300 mm
Wysokość:
1200 mm
Charakterystyka
Do pobrania
  • Nasze usługi

Szczegóły techniczne

  • Rodzaj dachudach płaski
  • System montażupodstawa zgrzewana do pokrycia dachu
  • Materiał wykonaniastal ocynkowana + aluminium
  • Orientacja modułówpozioma
  • Kąt nachylenia podpór9°, 15°, 19°, 21°
  • Obciążenienie wymaga dodatkowego obciążenia
