Wykrawarka do blach – co to jest i jak działa?

Nowoczesna obróbka metali wymaga urządzeń, które łączą w sobie szybkość, precyzję oraz maksymalną powtarzalność. Obok pras krawędziowych i wycinarek laserowych, jednym z najważniejszych elementów w parku maszynowym każdego profesjonalnego zakładu produkcyjnego jest wykrawarka do blach. Dzięki niej proces wycinania skomplikowanych kształtów, otworów i przetłoczeń staje się niezwykle wydajny. W tym artykule wyjaśnimy, czym dokładnie jest to urządzenie, jak przebiega proces wykrawania blach i dlaczego odgrywa tak ważną rolę w przemyśle.

Co to jest wykrawarka do blach?

Wykrawarka do blach to zaawansowana maszyna przemysłowa, najczęściej sterowana numerycznie (CNC), przeznaczona do obróbki plastycznej na zimno. Jej głównym zadaniem jest wycinanie z arkusza blachy określonych kształtów, tworzenie otworów (perforacja) oraz wykonywanie drobnych formowań przestrzennych. W przeciwieństwie do wycinarek laserowych, które opierają się na obróbce termicznej (topieniu i odparowywaniu materiału), wykrawarka działa na zasadzie obróbki mechanicznej, wykorzystując ogromną siłę nacisku.

Maszyny te doskonale sprawdzają się w pracy z wieloma materiałami, takimi jak stal konstrukcyjna, stal nierdzewna, aluminium czy miedź. Ich największą zaletą jest niezwykła prędkość działania – nowoczesne wykrawarki potrafią wykonać nawet kilkaset uderzeń na minutę, co czyni je niezastąpionymi w produkcji seryjnej.

Zasada działania – stempel i matryca w akcji

Proces działania wykrawarki opiera się na prostym, ale niezwykle skutecznym mechanizmie. Elementem roboczym maszyny jest zestaw narzędzi składający się z dwóch ściśle dopasowanych części:

• Stempel (narzędzie tnące) – uderza w materiał z ogromną siłą z góry.
• Matryca (podpora tnąca) – znajduje się pod arkuszem blachy i posiada otwór odpowiadający kształtem i wymiarem stemplowi.

Kiedy arkusz blachy zostaje precyzyjnie umieszczony między stemplem a matrycą, maszyna generuje odpowiedni nacisk (hydrauliczny lub elektryczny). Stempel przebija blachę, a wycięty fragment (odpad techniczny) wpada do otworu matrycy. Dzięki zastosowaniu zaawansowanych systemów CNC arkusz blachy jest automatycznie i błyskawicznie przesuwany po stole roboczym, co pozwala na wykonywanie kolejnych otworów w ściśle zaprogramowanych miejscach z dokładnością do ułamków milimetra.

Rodzaje wykrawarek do blach

W branży obróbki metalu stosuje się różne typy wykrawarek, które można dopasować do specyfiki produkcji i obrabianego materiału. Do najpopularniejszych należą:

• Wykrawarki rewolwerowe CNC – to jedne z najbardziej zaawansowanych i wszechstronnych maszyn. Wyposażone są w obrotową głowicę (tzw. rewolwer), w której znajduje się kilkadziesiąt gniazd z różnymi narzędziami roboczymi (stemplami i matrycami). Maszyna potrafi w ułamku sekundy zmienić narzędzie, co pozwala na wykonanie wielu różnych otworów i przetłoczeń w jednym cyklu pracy.
• Wykrawarki hydrauliczne – oferują bardzo dużą siłę nacisku, dzięki czemu doskonale radzą sobie z grubszymi i twardszymi arkuszami blach.
• Wykrawarki elektryczne (serwoelektryczne) – charakteryzują się bardzo cichą pracą, wysoką energooszczędnością oraz najwyższą precyzją pozycjonowania. Ze względu na niższe koszty eksploatacji są coraz chętniej wybierane do nowoczesnych hal produkcyjnych.

Wykrawanie blach – najważniejsze zalety i korzyści

Inwestycja w technologię wykrawania CNC przynosi szereg wymiernych korzyści dla przedsiębiorstw. Dlaczego to rozwiązanie jest tak cenione?

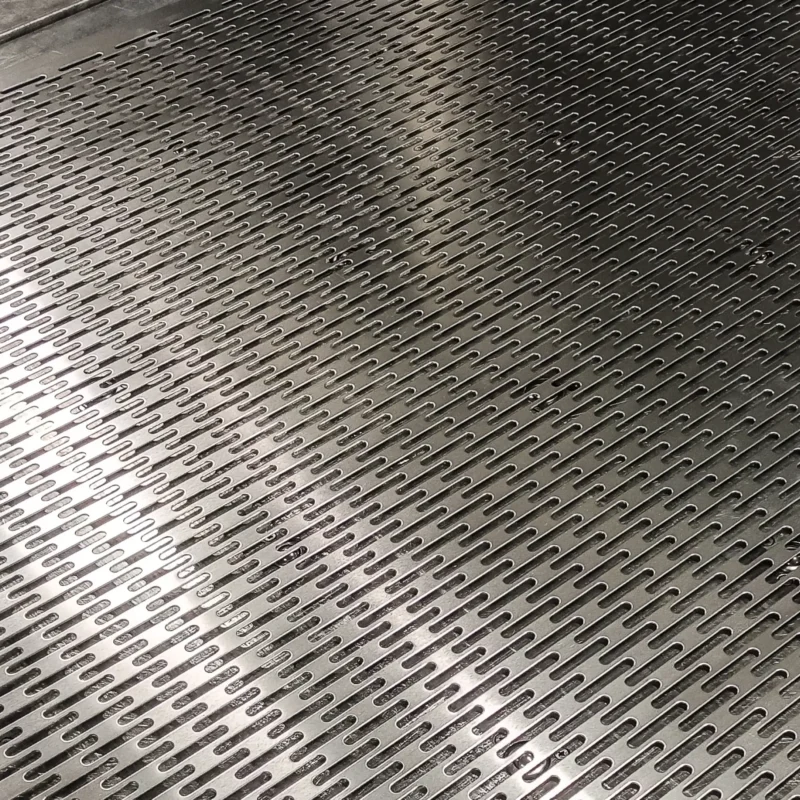

1. Niezrównana szybkość (szczególnie przy perforacji): Jeśli detal wymaga wykonania kilkudziesięciu lub kilkuset otworów (np. kratki wentylacyjne), wykrawarka wykona tę pracę znacznie szybciej niż laser.
2. Brak strefy wpływu ciepła (HAZ): Ponieważ obróbka odbywa się na zimno, materiał nie jest podgrzewany. Eliminuje to ryzyko odkształceń termicznych i zmian w strukturze metalu.
3. Wielofunkcyjność w jednym cyklu: Nowoczesne wykrawarki nie tylko tną, ale także potrafią wykonywać drobne operacje formujące – np. przetłoczenia, żaluzje, gwintowanie czy mostki. Zmniejsza to konieczność przenoszenia detalu na inne maszyny.
4. 100% powtarzalność: Dzięki systemom CNC każdy element schodzący z maszyny jest identyczny, co znacząco ułatwia późniejszy montaż czy spawanie.

Zastosowanie wykrawarek w przemyśle i w PG Group

Wykrawane i perforowane detale z blachy otaczają nas z każdej strony. Wykorzystuje się je do budowy szaf sterowniczych, obudów maszyn, sprzętu AGD, mebli metalowych, systemów wentylacyjnych, a także w branży motoryzacyjnej i lotniczej.

W PG Group technologia wykrawania i perforacji blach stanowi istotny element naszego parku maszynowego. W połączeniu z gięciem i cięciem laserowym pozwala nam to na produkcję wysokiej jakości elementów dla branży fotowoltaicznej (konstrukcje wsporcze, ruszty), budownictwa (kasetony i panele elewacyjne) oraz na dostarczanie prefabrykowanych detali o bardzo skomplikowanych geometriach. Nasze maszyny zapewniają optymalizację zużycia materiału i błyskawiczną realizację nawet najbardziej wymagających projektów.

Podsumowanie

Wykrawarka do blach to potężne, szybkie i precyzyjne narzędzie CNC, które stanowi fundament wydajnej obróbki plastycznej. Jej specyfika – szybkość działania, brak odkształceń termicznych materiału oraz możliwość jednoczesnego cięcia i formowania (przetłaczania) – sprawia, że jest to maszyna niezastąpiona w seryjnej produkcji metalowej. Wraz z laserami i prasami krawędziowymi, wykrawarki tworzą w PG Group kompleksowy łańcuch technologiczny, w którym z płaskiego arkusza blachy powstaje zaawansowany produkt końcowy, gotowy sprostać najwyższym standardom branżowym.
