Ocynk ogniowy czy galwaniczny? Kompletny przewodnik (trwałość, normy, cena)
Stal jest podstawą konstrukcji w budownictwie i przemyśle, ale – bez zabezpieczenia – koroduje. Ocynkowanie to jeden z najczęściej wybieranych sposobów ochrony, bo łączy barierę fizyczną z ochroną elektrochemiczną: cynk „poświęca się” (koroduje) zamiast stali w pobliżu uszkodzenia powłoki.
Jeśli stoisz przed wyborem: ocynk ogniowy czy galwaniczny, potraktuj to jak dobór systemu trwałości do środowiska i tolerancji wymiarowych. Poniżej znajdziesz porównanie metod, minimalne grubości powłok wg norm, wskazówki doboru i krótką checklistę do wyceny.
Jak cynk chroni stal przed korozją
Ocynk działa na dwa sposoby:
- barierowo – odcina stal od tlenu i wilgoci,
- protektorowo (galwanicznie) – gdy powłoka zostanie miejscowo uszkodzona, cynk pełni rolę anody i chroni stal w pobliżu rysy/ubytku (ochrona „sacrificial”).
To właśnie drugi mechanizm sprawia, że ocynkowanie (szczególnie ogniowe) bywa bardziej „wybaczające” w realnej eksploatacji niż same powłoki barierowe.
Ocynkowanie ogniowe (cynkowanie zanurzeniowe) – co to jest i co mówi norma ISO 1461

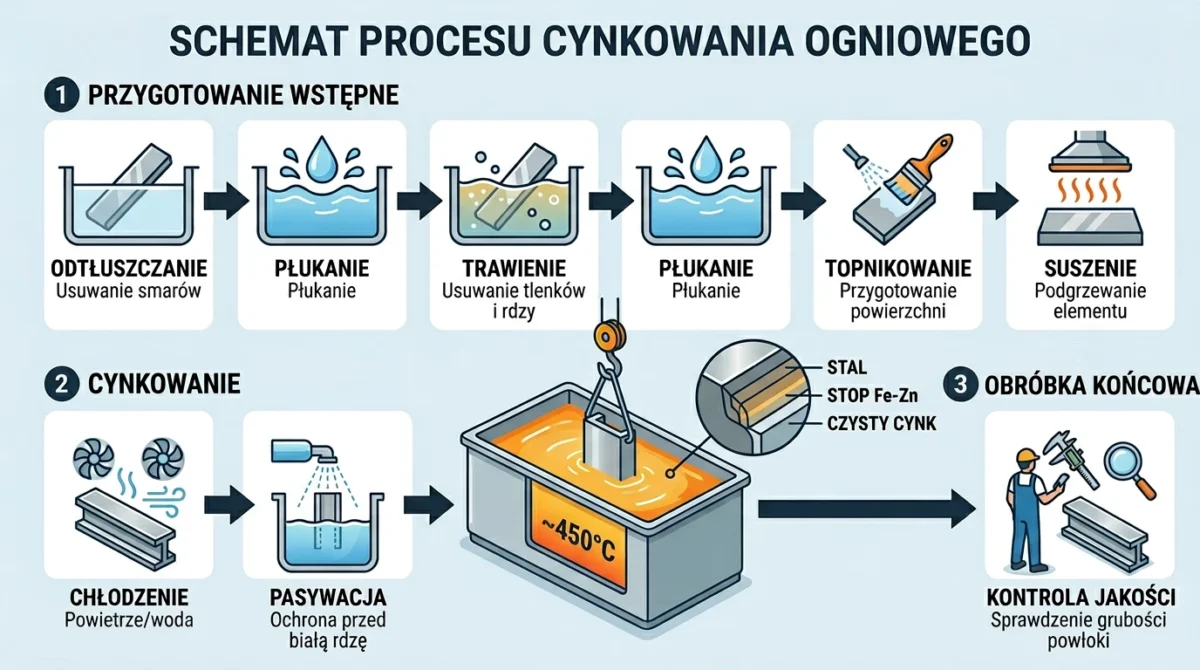

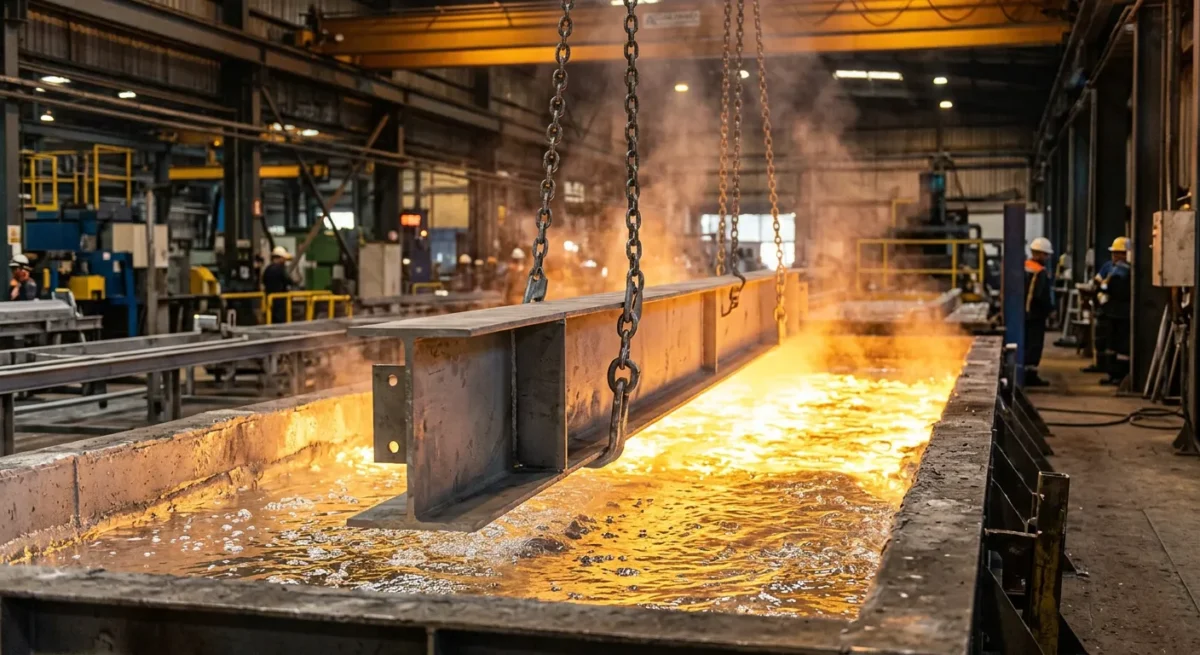

Ocynkowanie ogniowe polega na zanurzeniu wcześniej przygotowanego elementu stalowego/żeliwnego w ciekłym cynku (zwykle ok. 450°C). W wyniku reakcji i dyfuzji powstaje powłoka związana metalurgicznie z podłożem.
W praktyce, gdy w dokumentacji widzisz „zgodnie z PN‑EN ISO 1461”, chodzi o wymagania dla powłok uzyskanych przez zanurzenie wyrobów gotowych. Jednocześnie ISO 1461 jasno wskazuje wyłączenia – m.in. ciągłe cynkowanie blach/taśm/drutu czy cynkowanie rur w automatycznych liniach. To ważne, bo „blacha ocynkowana” (hutniczo) nie jest tym samym, co „ocynk ogniowy” gotowej konstrukcji.
Minimalne grubości ocynku ogniowego – wartości, które warto znać
Minimalna grubość powłoki w ocynku ogniowym zależy od grubości stali. Przykładowa tabela minimalnych wartości wg PN‑EN ISO 1461 (często cytowana w materiałach technicznych) wygląda następująco:
- stal > 6 mm: min. średnio 85 µm (lokalnie min. 70 µm)
- stal > 3 do ≤ 6 mm: min. średnio 70 µm (lokalnie min. 55 µm)
- stal ≥ 1,5 do ≤ 3 mm: min. średnio 55 µm (lokalnie min. 45 µm)
- stal < 1,5 mm: min. średnio 45 µm (lokalnie min. 35 µm)
W praktyce grubsze elementy i bardziej reaktywne stale mogą uzyskać powłoki wyraźnie grubsze – dlatego w specyfikacji warto podać wymaganie minimalne oraz wskazać „powierzchnie istotne” do odbioru (terminologia ISO 1461).
Zalety i ograniczenia ocynku ogniowego
Zalety:
- bardzo dobra trwałość w środowisku zewnętrznym dzięki większej grubości i powłoce związanej metalurgicznie,
- dobra odporność mechaniczna,
- możliwość pokrycia spoin, krawędzi i (przy dobrym projekcie) wnętrz profili.
Ograniczenia, o których warto napisać wprost:
- tolerancje: grubsza powłoka może wymagać uwzględnienia tolerancji, szczególnie dla połączeń gwintowanych (często spotykane w praktyce branżowej – patrz też przykłady doboru pod gwint).
- gabaryty: element musi zmieścić się w wannie cynkowniczej (to ograniczenie dotyczy też galwanizacji).
- cienkie blachy: ryzyko odkształceń termicznych jest realne, dlatego do elementów bardzo cienkich częściej wybiera się inne rozwiązania (galwanika, blacha cynkowana hutniczo, systemy alternatywne).
Ocynkowanie galwaniczne (elektrolityczne) – kiedy ma sens i co mówi ISO 2081

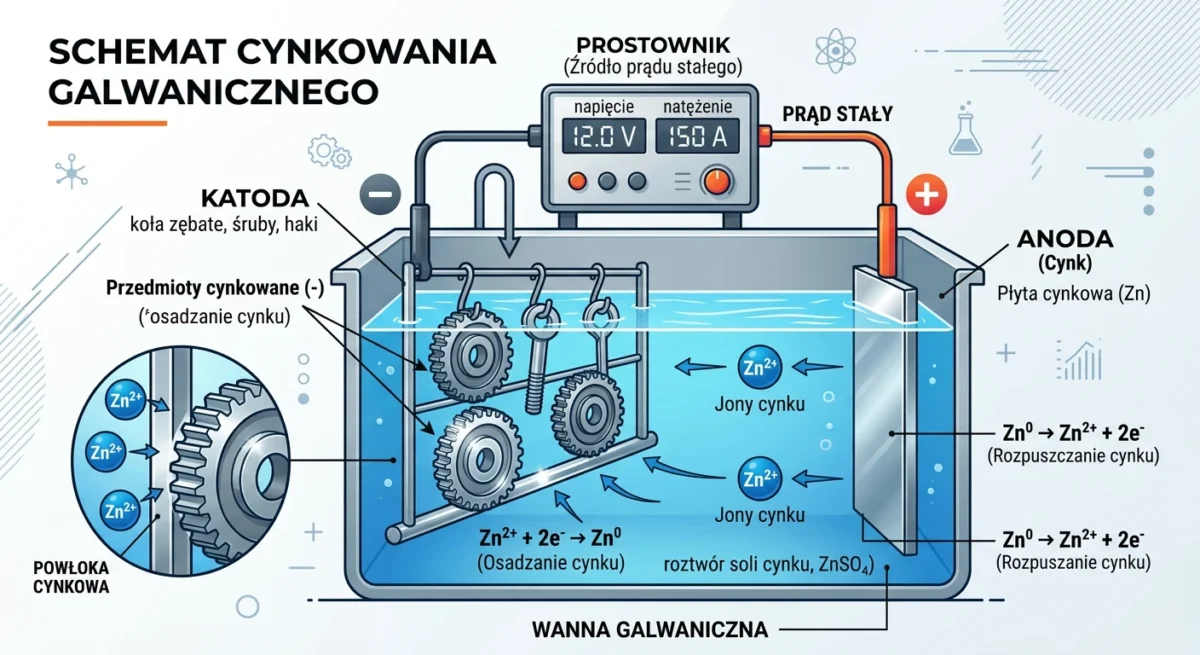

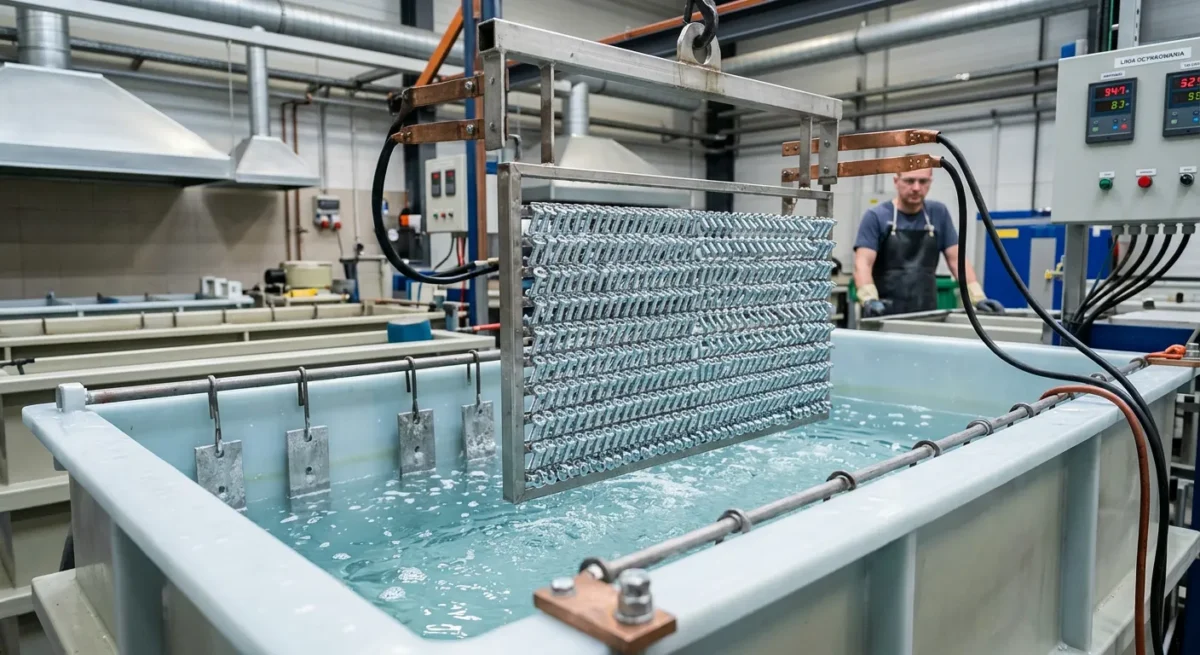

Ocynk galwaniczny to powłoka cynku nakładana w procesie elektrolitycznym. Zaletą jest bardzo dobra kontrola grubości i estetyczna, gładka powierzchnia – dlatego metoda dominuje w detalach, elementach złącznych i tam, gdzie liczy się wymiar.
ISO 2081 opisuje wymagania dla elektrolitycznych powłok cynku z obróbkami uzupełniającymi (np. konwersje/pasywacje, uszczelnienia) na stali/żeliwie oraz uwzględnia informacje o obróbkach cieplnych przed i po cynkowaniu.
Typowe grubości ocynku galwanicznego
W wielu zamówieniach spotyka się „klasy” rzędu 5, 8, 12 i 25 µm jako typowe poziomy grubości w odniesieniu do ISO 2081 (dobór zależy od oczekiwanej odporności korozyjnej i środowiska).
W praktyce oznacza to: ocynk galwaniczny jest zwykle kilkukrotnie cieńszy od ocynku ogniowego – a to przekłada się na trwałość w trudnych warunkach zewnętrznych.
Uwaga na kruchość wodorową przy stalach wysokowytrzymałych
Przy elementach wysokowytrzymałych (np. część klas śrub) w procesach elektrochemicznych trzeba brać pod uwagę możliwość wprowadzenia wodoru i ryzyko kruchości wodorowej. ISO 2081 przewiduje wymagania dotyczące obróbek cieplnych redukujących to ryzyko (przed/po cynkowaniu) i wymaga ich jednoznacznego określenia w zamówieniu/specyfikacji.
Ocynk ogniowy vs galwaniczny – porównanie, które pomaga wybrać
Poniższa tabela jest celowo „decyzyjna” (pod intencję wyszukiwania). Warto ją mieć wysoko w artykule.
| Kryterium | Ocynk ogniowy (zanurzeniowy) | Ocynk galwaniczny (elektrolityczny) |
|---|---|---|
| Norma odniesienia (najczęściej) | PN‑EN ISO 1461 | ISO 2081 |
| Typowe grubości | zależne od grubości stali; min. średnio 45–85 µm wg tabel | często 5–25 µm (klasy zamówieniowe) |
| Trwałość na zewnątrz | zwykle wyższa (większa grubość; odporność mechaniczna) | zwykle krótsza bez dodatkowych systemów; dobra do wnętrz/detali |
| Estetyka i tolerancje | powierzchnia bardziej „techniczna”; trzeba uwzględniać tolerancje | bardzo gładka; łatwiej utrzymać wymiar |
| Wnętrza profili i krawędzie | dobre pokrycie przy poprawnym projekcie (otwory/odpływ) | zależne od geometrii i rozkładu prądu; trudniej o równą powłokę w zakamarkach |
| Najlepsze zastosowania | konstrukcje zewnętrzne, infrastruktura, PV | śruby, okucia, AGD/automotive, detale |
Jak dobrać metodę do środowiska i oczekiwanej trwałości
Jeśli chcesz uczciwie mówić o „latach”, potrzebujesz dwóch elementów: środowiska i grubości powłoki. ISO 14713-1 wskazuje wprost, że w danym środowisku czas do pierwszej konserwacji jest w przybliżeniu proporcjonalny do grubości powłoki cynkowej.
W praktyce często stosuje się klasy korozyjności (C1–C5/CX), używane również w rodzinie norm dot. korozyjności atmosferycznej.
Szybka reguła doboru:
- Zewnątrz, wilgoć, sól drogowa, strefy przemysłowe: zwykle ocynk ogniowy; w cięższych środowiskach rozważ duplex.
- Wnętrza, detale, wąskie tolerancje: zwykle ocynk galwaniczny (z dobraną pasywacją/uszczelnieniem).
System duplex (ocynk + farba/proszek) – kiedy warto?
System duplex, czyli malowanie (na mokro lub proszkowo) na ocynku, potrafi wydłużyć czas ochrony dzięki synergii obu warstw. Materiały branżowe opisują, że trwałość może wynieść około 1,5–2,3× sumy trwałości obu systemów liczonych osobno (przy prawidłowym przygotowaniu powierzchni i doborze powłoki).
Wniosek praktyczny: duplex ma sens, gdy jednocześnie chcesz zwiększyć trwałość (zwłaszcza w środowiskach bardziej agresywnych) i/lub uzyskać kolor/estetykę.
Cena ocynkowania – co wpływa na koszt i opłacalność
W krótkim terminie ocynk galwaniczny bywa tańszy dla małych detali (efekt skali, łatwość utrzymania wymiaru), natomiast ocynk ogniowy często wygrywa w ujęciu kosztu cyklu życia (mniej konserwacji, dłuższa żywotność w ekspozycji). W ocenie trwałości pomocne są podejścia oparte o „time to first maintenance” i modele zależne od środowiska.
Odbiór i kontrola jakości – jak nie stracić na najczęstszych błędach
W odbiorze warto ustalić:
- gdzie mierzymy (powierzchnie istotne),
- ile pomiarów i jak liczona jest grubość miejscowa/średnia,
- jak naprawiamy lokalne ubytki (jeśli dopuszczone w kontrakcie).
Przykładowo, praktyka pomiaru grubości miernikiem magnetycznym i minimalna liczba pomiarów na obszarze referencyjnym jest opisywana w dokumentach odbiorowych powiązanych z PN‑EN ISO 1461.
