Konstrukcja dachu – jakie ma elementy?

Konstrukcja dachu to zawiła sieć elementów, z których każdy pełni kluczową rolę w bezpieczeństwie i trwałości całego budynku. Jeśli planujesz budowę domu, remont lub po prostu chcesz lepiej zrozumieć, jak wygląda dach nad Twoją głową, ten poradnik wyjaśni wszystko w prosty i zrozumiały sposób.

Czym Jest Konstrukcja Dachu?

Konstrukcja dachu to system składający się z dwóch głównych części: konstrukcji nośnej (szkieletu) i pokrycia dachowego (zewnętrznej warstwy chroniącej). Całość musi być odpowiednio zaprojektowana, aby przenosić obciążenia na ściany budynku, chroniąc wnętrze przed warunkami atmosferyczny

Dobra konstrukcja dachu to inwestycja na dekady. Musi wytrzymać ciężar własny, opady deszczu i śniegu, działanie wiatru oraz wahania temperatury.

Główne Elementy Konstrukcji Dachu

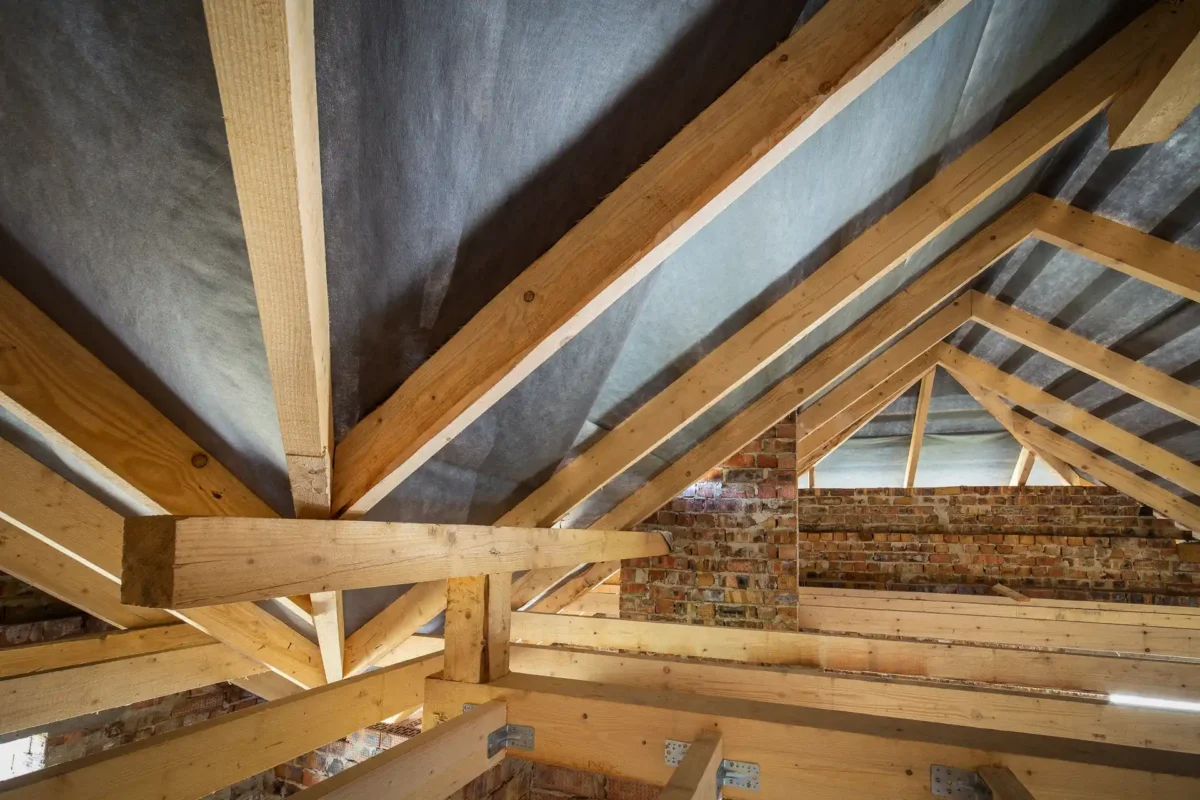

Więźba Dachowa – Szkielet Dachu

Więźba dachowa to drewniany lub betonowy szkielet, który stanowi fundament konstrukcji dachu. To system połączonych belek przenoszących całe obciążenie na ściany nośne budynku. Bez prawidłowej więźby dachowej cała konstrukcja dachu byłaby niestabilna.

Więźbę dachową stanowią połączone w specjalny sposób elementy drewniańskie, najczęściej z drewna sosnowego lub świerkowego. Drobne elementy wykonuje się z drewna twardszego, jak dąb czy akacja.

Krokiew – Główny Nośnik Dachu

Krokiew to pochyła belka o prostokątnym przekroju, będąca jednym z najważniejszych elementów konstrukcji dachu. Krokwie przenoszą ciężar pokrycia dachowego bezpośrednio na ściany budynku poprzez murłatę.

W typowym domu rozstawianie krokwi wynosi 80–120 cm. Każda krokiew musi być odpowiednio gruba i mocna, aby wytrzymać wszystkie obciążenia. Długość pojedynczej krokwi może sięgać do 7 metrów.
Krokwie łączą się w górnej części na kalenicy – czyli grzbiecie dachu – tworząc charakterystyczną trójkątną strukturę, którą widać w przekroju poprzecznym dachu.

Murłata – Łącznik ze Ścianami

Murłata to pozioma belka drewniana lub betonowa, umieszczona na górnej krawędzi ścian zewnętrznych. Jej głównym zadaniem jest przejęcie obciążeń z więźby dachowej i rozłożenie ich równomiernie na całą ścianę.

Bez murłaty cała konstrukcja dachu byłaby niezbyt stabilna i mogłaby się przesuwać w boki. Murłata stanowi więc bezpośrednie połączenie między szkieletem dachu a budynkiem.

Kalenica – Grzbiet Dachu

Kalenica to wypukła krawędź w górnej części dachu, w miejscu połączenia się danych połaci dachowych. To nie tylko element estetyczny – to również najwyższa linia konstrukcji dachu, która musi być szczególnie dobrze wyizolowana, aby zapobiec zawilgoceniu.

Nieprawidłowa kalenica to częsta przyczyna przecieków i zawilgocenia poddasza. Jej właściwa konstrukcja jest krytyczna dla całej funkcjonalności dachu.

Jętka – Belka Pozioma

Jętka to pozioma belka, która podpiera krokwie w górnej części wiązara. Jej głównym zadaniem jest usztywnianie konstrukcji i zmniejszanie rozstawu między krokwiami.

Długość jętki nie powinna przekraczać 3,5 metra, aby zachować bezpieczeństwo całej konstrukcji dachu. W dachach węższych jętka może być zastąpiona przez belkę stropową.

Łaty i Kontrłaty – Ruszt Dachu

Łaty to drewniane listwy, zazwyczaj o wymiarach 32×50 mm lub większych, które przybijane są prostopadle do krokwi. Na łatach montuje się pokrycie dachowe – będzie to dachówka, blacha lub inne materiały.

Kontrłaty to dodatkowe listwy układane prostopadle do łat, tworzące węszowatą strukturę. Kontrłaty służą do tworzenia szczelin wentylacyjnych, które pozwalają na prawidłowy przepływ powietrza i odprowadzenie wilgoci.

Płatew – Belka Boczna

Płatew to główna belka pozioma, montowana równolegle do kalenicy. W wielu konstrukcjach dachu płatew podpiera krokwie pośrodku ich rozpiętości, zmniejszając całkowite obciążenie każdej krokwi.
Zastosowanie płatew pozwala na budowę dachu o większych rozpiętościach, niż byłoby możliwe z samymi krokwiami.

Wiatrownica – Ochrona Przed Wiatrem

Wiatrownica to drewniana deska lub łata, zamocowana ukośnie do krokwi. Jej głównym zadaniem jest usztywnianie konstrukcji dachu w kierunku podłużnym i ochrona przed siłą wiatru.

W czasie silnych wiatrów wiatrownica pozwala na współpracę wiązarów dachu, znacznie zwiększając bezpieczeństwo całej struktury. To element często niedoceniany, ale niezwykle ważny dla trwałości dachu.

Kleszcze – Elementy Usztywniające

Kleszcze to poziome elementy konstrukcyjne rozpinane, obejmujące z obu stron krokwie i słupy. Ich głównym zadaniem jest przenoszenie sił podłużnych i usztywnianie całej konstrukcji dachu.

Kleszcze są szczególnie ważne w dachach płatwiowo-kleszczowych, gdzie stanowią integral część wiązarów głównych.

Warstwy Dachu – Elementy Izolacyjne

Współczesny dach to nie tylko szkielet drewniany. Konstrukcja dachu opiera się na kilku warstwach, każda z inna funkcją:

1. Pokrycie Dachowe

To zewnętrzna warstwa chroniąca przed warunkami atmosferycznymi. Może być wykonana z:

• Dachówki ceramicznej
• Dachówki cementowej
• Blachodachówki
• Blach płaskich
• Papy i gontów bitumicznych
• Łupka naturalnego

Każde z tych pokryć wymaga odpowiedniego podkładu (łat i kontrłat) do mocowania.

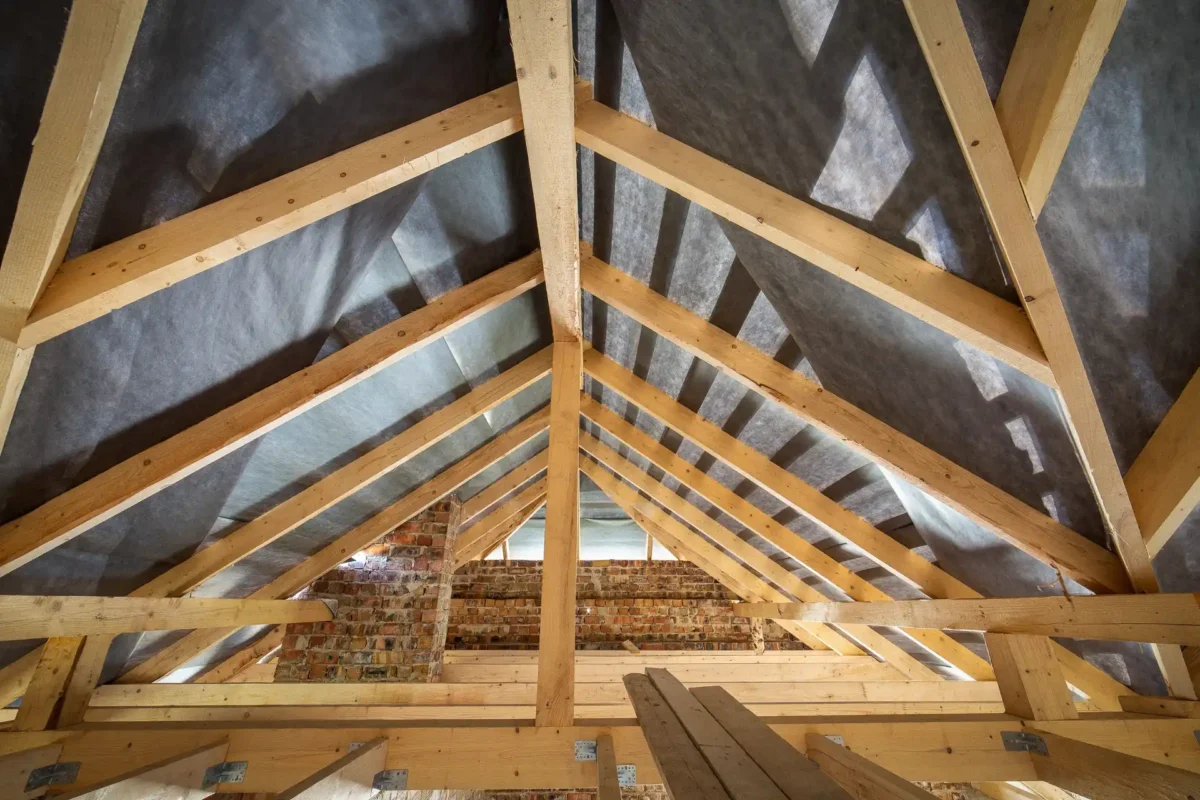

2. Izolacja Przeciwwilgociowa

Folia dachowa (zazwyczaj polietylenowa lub propylena) chroni konstrukcję dachu przed wilgocią z opadów. Umieszczana jest zaraz pod pokryciem dachowym, na kontrłatach.

3. Warstwa Termoizolacyjna

Izolacja termiczna chroni dom przed stratą ciepła. Materiały termoizolacyjne to:

• Wełna mineralna (skalna lub szklana)
• Płyty polistyrenowe (styropian)
• Pianka poliuretanowa (PUR/PIR)
• Folia termoizolacyjna

Grubość izolacji zależy od wymaganych standardów energetycznych budynku.

4. Warstwa Paroizolacyjna

Folie paroszczelne chronią izolację termiczną przed wnikaniem pary wodnej z wnętrza domu. Jeśli para wodna osiądzie w izolacji, straci ona swoje właściwości termoizolacyjne.

5. Podsufitka i Wykończenie Wewnętrzne

Ostatnia warstwa konstrukcji dachu to wewnętrzne wykończenie – najczęściej z gipsokartonu, które stanowi finalny wygląd poddasza lub stropu.

Rodzaje Więźby Dachowej

W zależności od wielkości budynku i założeń projektowych stosuje się różne rodzaje więźby dachowej:

Więźba Krokwiowa

Najprostsza konstrukcja dachu, stosowana gdy rozpiętość ścian nie przekracza 7 metrów. Składa się z par krokwi połączonych w kalenicy.

Więźba Krokwiowo-Belkowa

Krokwie są połączone belką drewnianego stropu, tworząc trójelementowy wiązar. Stosuje się ją do rozpiętości 6–7 metrów.

Więźba Jętkowa

Bardzo popularna w domach jednorodzinnych, ekonomiczna i łatwa do wykonania. Łatwie pozwala na dostosowanie konstrukcji dachu do różnych rozpiętości.

Więźba Płatwiowo-Kleszczowa

Najbardziej uniwersalna konstrukcja dachu, stosowana do budynków z dużymi rozpiętościami ponad 11 metrów. Zawiera płatwie pośrednie i kleszcze.

Elementy Powierzchniowe Dachu

Połać Dachowa

Połać to termin na każdą powierzchnię dachu między grzbietem a okapem. Dach dwuspadowy ma dwie połaci, dach czterospadowy ma cztery.

Okap Dachowy

To wysunięta poniżej linii ścian dolna krawędź dachu. Okapem woda spada poza budynek do rynny. Typowy okap wynosi 30–50 cm.

Kosz Dachowy

Kosz to miejsce, gdzie stykają się dwie połaci dachowe pod kątem. To miejsce szczególnie podatne na przecieki i wymaga specjalnych obróbek.

Naroża

Naroża to krawędzie, gdzie stykają się połaci dachowe pod kątem (rynnowe). Zazwyczaj znajdują się w narożach dachu czterospadowego.

Obróbki Dachowe – Ważne Elementy Szczegółowe

Aby konstrukcja dachu była szczelna i trwała, niezbędne są specjalne obróbki w miejscach przejść i stylizowań:

• Pas nadrynnowy – kieruje wodę do rynny
• Pas podrynowy – chroni przed wodą spadającą za rynną
• Obróbka kominowa – zamyka szczelnie przejście komina przez dach
• Obróbka lukarn – chroni okna połaciowe lub lukarny
• Obróbka szczytowa (wiatrownica) – chroni krawędź szczytową

Porady Dotyczące Konserwacji Konstrukcji Dachu

Aby konstrukcja dachu służyła przez długie lata, warto:

1. Regularnie kontrolować dach – co najmniej raz do roku, szczególnie po silnych wiatrach lub obfitych opadach śniegu
2. Czyszczać rynny – osadzone liście i mech mogą prowadzić do zastojów wody
3. Sprawdzać obruby – szczególnie wokół komina i lukarn
4. Usuwać mech i porosty – mogą infiltrować warstwę paroizolacyjną
5. Wzmacniać połączenia – krokwie i słupy mogą się poluzować w ciągu lat

Podsumowanie

Konstrukcja dachu to skomplikowany system, ale zrozumienie jego podstawowych elementów pomoże Ci w podejmowaniu lepszych decyzji dotyczących budowy, remontu lub konserwacji. Od drewnianego szkieletu przez warstwy izolacyjne po external pokrycie – każdy element ma znaczenie.
Jeśli planujesz budowę lub remont dachu, warto skonsultować się z doświadczonym konstruktorem lub projektantem, aby zagwarantować, że Twoja konstrukcja dachu będzie bezpieczna, trwała i energooszczędna na lata.
