Jak działa gięcie blach na prasach CNC? Precyzja, powtarzalność i automatyczna korekcja
Gięcie blach CNC – precyzyjne kształtowanie

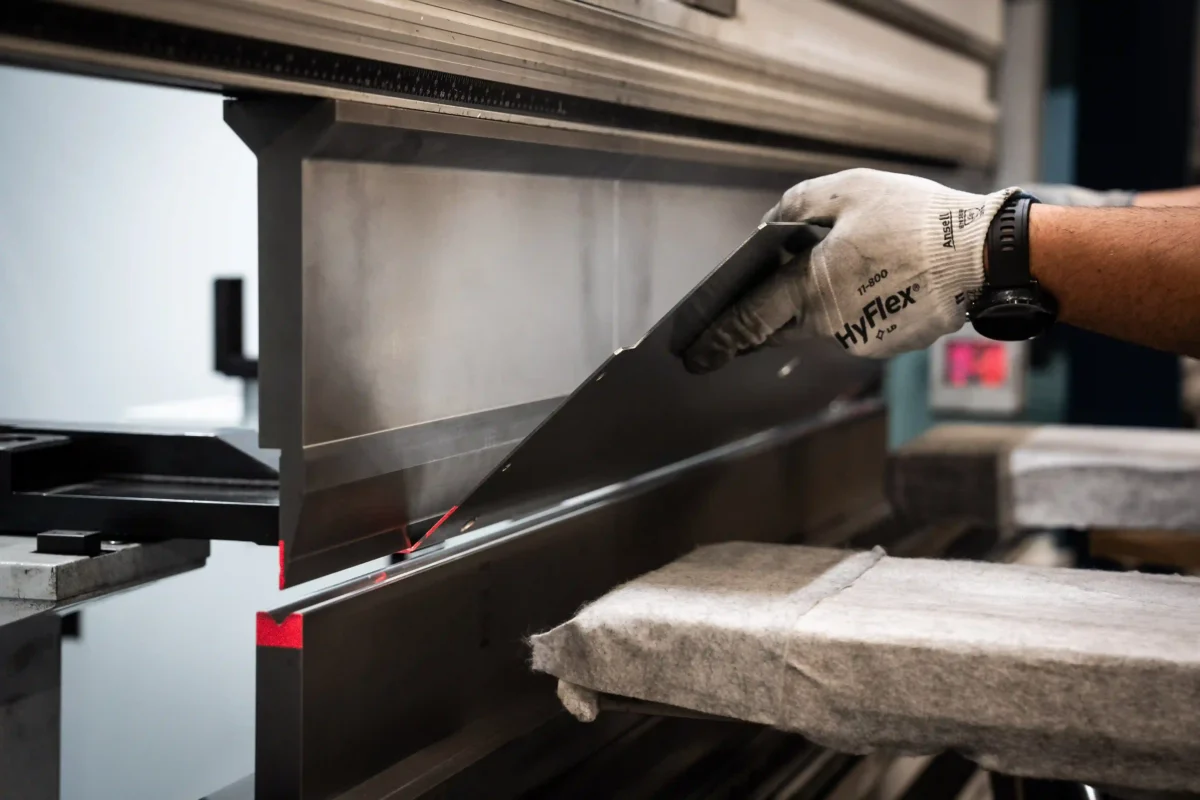

Po wycięciu płaskiego arkusza przychodzi etap nadania mu trójwymiarowej formy, czyli gięcie blachy. Współczesnym standardem w tej dziedzinie są prasy krawędziowe CNC – maszyny umożliwiające precyzyjne zaginanie blach za pomocą sterowanych numerycznie stempla i matrycy. Gięcie blach CNC pozwala uzyskać różnorodne profile i kształty z dużą dokładnością kątów i wymiarów gięcia, co jest kluczowe przy produkcji obudów, szaf sterowniczych, paneli maszyn czy elementów konstrukcyjnych. Proces polega na umieszczeniu arkusza między górnym stemplem a dolną matrycą prasy; następnie sterownik CNC kontroluje przebieg gięcia – nacisk, pozycję i głębokość zanurzenia stempla – aby osiągnąć żądany kąt zagięcia. Dzięki programowalnym parametrom możliwe jest kompensowanie odkształceń materiału (np. tzw. odprężynowanie) i uzyskanie powtarzalnych wyników nawet przy skomplikowanych sekwencjach wielu zagięć. Nowoczesne prasy są wyposażone w systemy pomiaru kąta i automatycznej korekcji, co dodatkowo zwiększa precyzję procesu.
Precyzja i powtarzalność gięcia

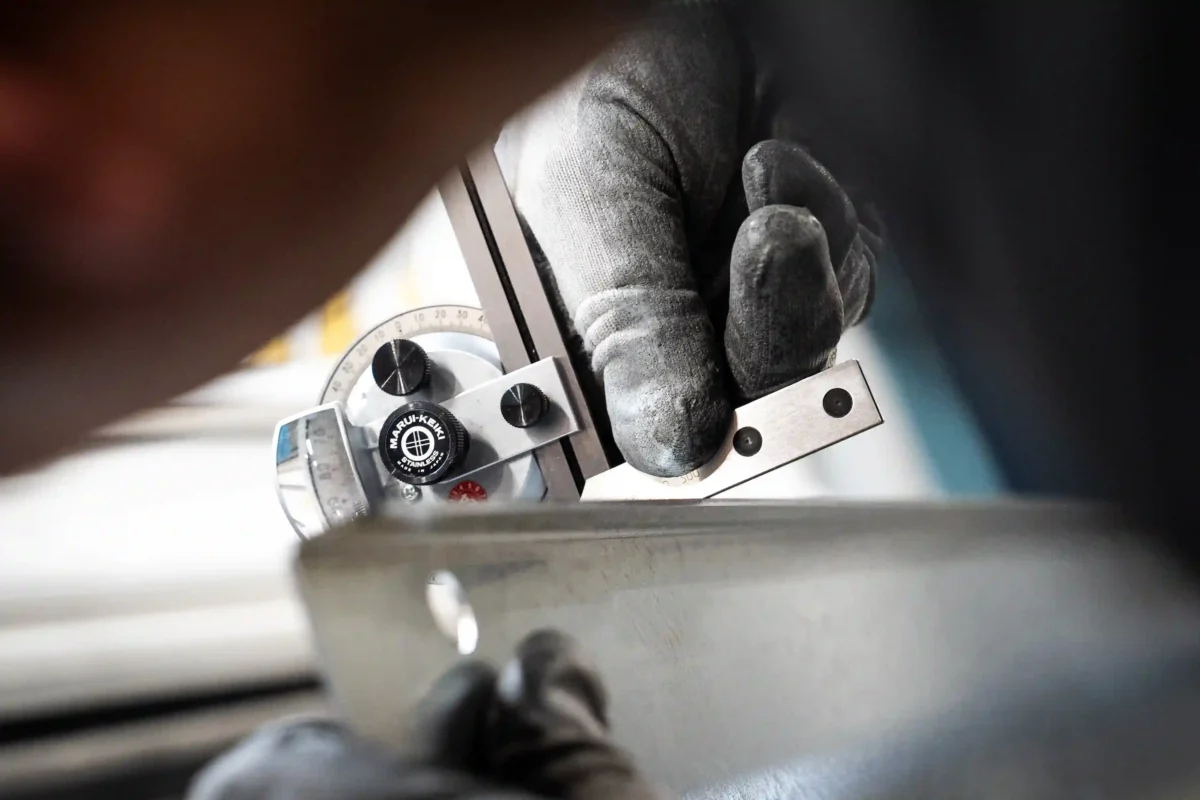

Sterowanie komputerowe eliminuje błędy ludzkie i zapewnia znakomitą dokładność. Typowe tolerancje gięcia CNC to rząd dziesiątych stopnia dla kątów oraz dziesiątych milimetra dla położenia krawędzi giętej. Przykładowo, zaawansowana prasa krawędziowa Bystronic XPERT 40/1030 charakteryzuje się dokładnością pozycjonowania ±0,005 mm (pięć tysięcznych milimetra!) oraz maksymalną prędkością gięcia 25 mm/s. Tak wysoka precyzja oznacza, że nawet bardzo wymagające projekty – np. obudowy elektroniki o dokładnie pasujących zagięciach czy elementy konstrukcji spawanych, gdzie każda milimetrowa różnica utrudnia montaż – mogą być realizowane bezproblemowo. Co ważne, powtarzalność ułożenia detali w serii jest gwarantowana: maszyna odtwarza zaprogramowane parametry gięcia za każdym razem jednakowo, dzięki czemu wszystkie wygięte elementy są identyczne. Według branżowego opracowania, zalety gięcia CNC to właśnie wysoka precyzja i powtarzalność, ale także szybkość (krótszy czas wykonania serii zagięć) oraz wszechstronność – możliwość realizacji różnorodnych form poprzez dobór odpowiednich narzędzi i programówi. Nowoczesne prasy krawędziowe często posiadają też system automatycznego doboru siły nacisku i kompensacji ugięcia belki (tzw. crowning), co utrzymuje kąt gięcia na całej długości nawet bardzo szerokiego arkusza.
Zastosowania gięcia CNC
Trudno dziś wyobrazić sobie produkcję metalowych wyrobów bez procesu gięcia – większość obudów i konstrukcji z blach nie może pozostać płaska. Przemysł motoryzacyjny wykorzystuje gięcie CNC do formowania elementów karoserii (np. poszycia drzwi, progi, profile wzmacniające), jak również mniejszych komponentów – uchwytów, wsporników, osłon silnika. W przemyśle elektronicznym prasy krawędziowe zaginają obudowy urządzeń (np. serwerów, automatów przemysłowych), panele operatorskie, szafy rackowe – często z cienkiej blachy stalowej lub aluminiowej, gdzie istotna jest precyzja aby płytki drukowane czy moduły pasowały do otworów. W sektorze meblarskim gięte są stelaże mebli metalowych, nogi stołów, elementy regałów sklepowych – gięcie pozwala uzyskać estetyczne, zaoblone kształty konstrukcji. Branża HVAC (klimatyzacja i wentylacja) również polega na gięciu, produkując kanały wentylacyjne, obudowy central klimatyzacyjnych czy kratki wentylacyjne poprzez zaginanie odpowiednio wyciętych rozwinięć blach. Generalnie w przemyśle metalowym gięte są wszelkiego rodzaju profile, ceowniki, kątowniki, osłony maszyn, szafy rozdzielcze i setki innych komponentów. Można śmiało stwierdzić, że jeśli dany wyrób ma mieć trójwymiarowy kształt z blachy – prawdopodobnie został on uzyskany poprzez gięcie na prasie krawędziowej CNC.
Nowoczesne prasy krawędziowe

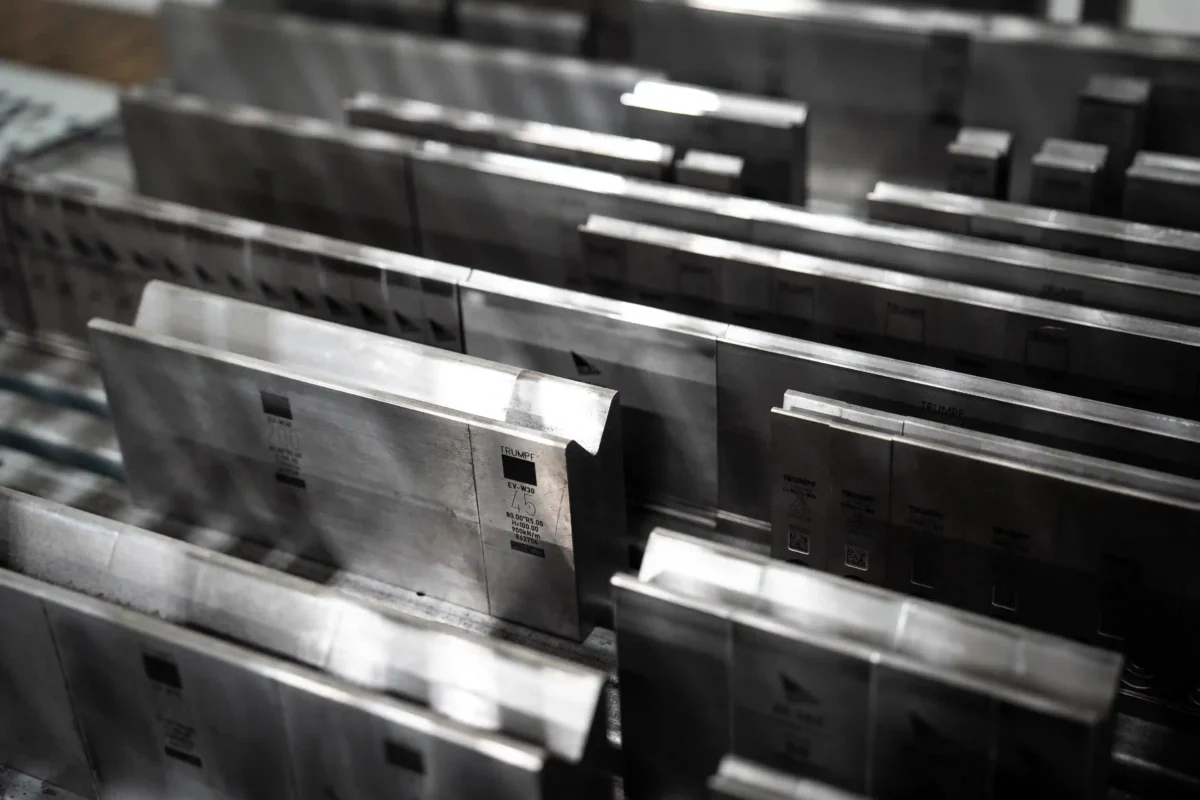

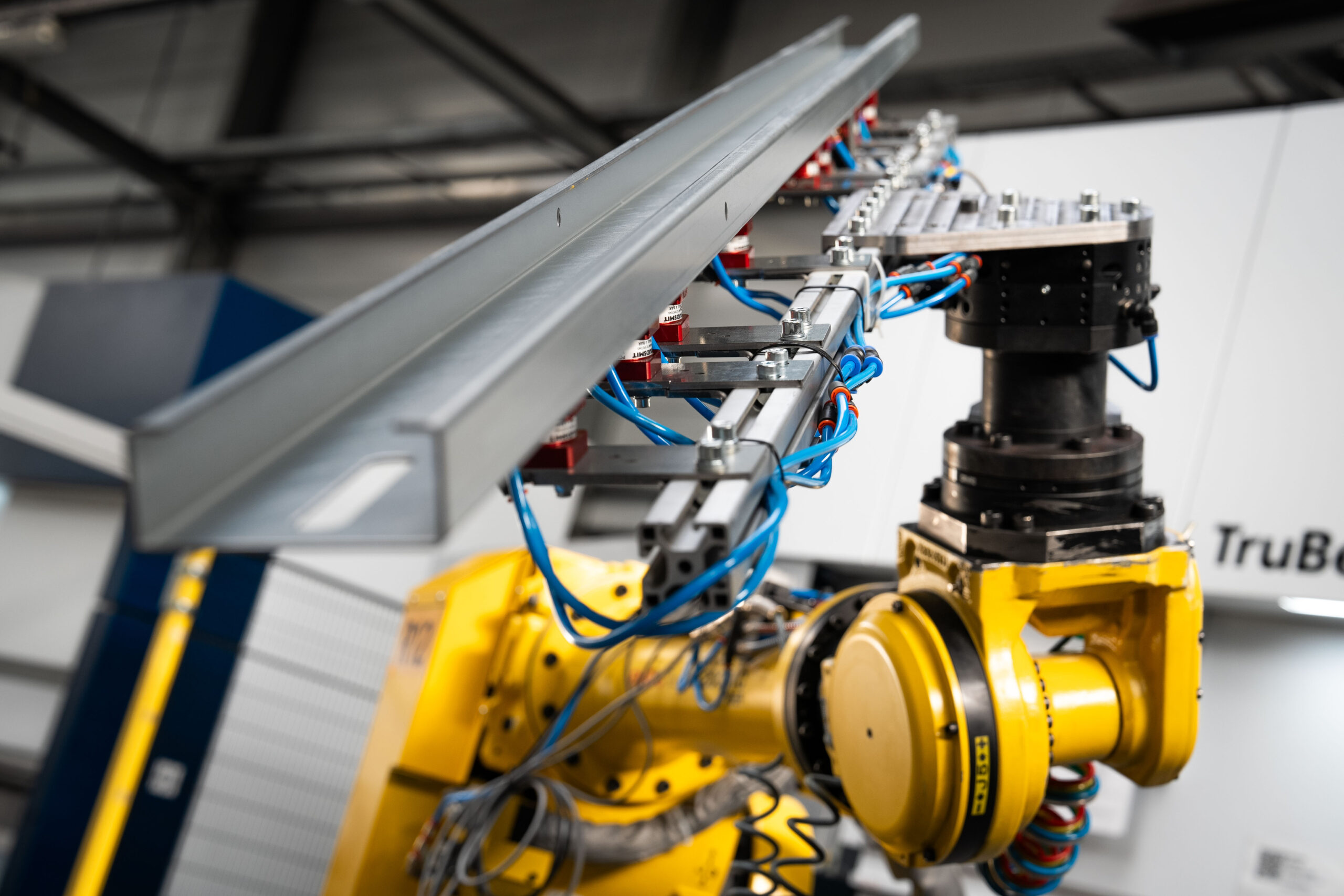

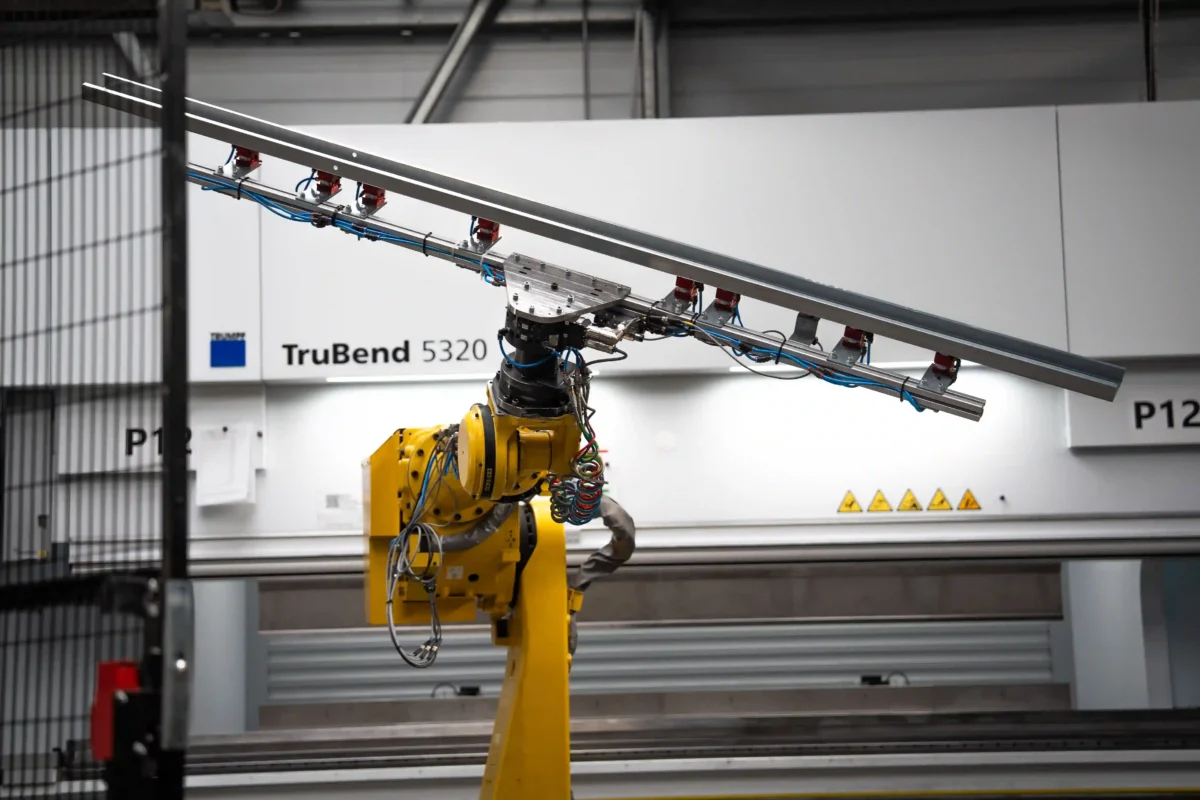

Maszyny do gięcia występują w wielu rozmiarach i konfiguracjach, co pozwala dobrać sprzęt do skali produkcji i wielkości detali. Dostępne są niewielkie prasy (o nacisku kilkudziesięciu ton) do precyzyjnych, małych elementów, a także ogromne prasy tandemowe o nacisku liczonym w setkach ton, zdolne zginać bardzo długie arkusze np. na potrzeby przemysłu budowlanego (konstrukcje hal, silosy itp.). Sterowanie CNC z interfejsem graficznym umożliwia łatwe programowanie – często poprzez symulację 3D procesu gięcia, co pozwala wykryć ewentualne kolizje narzędzi z detalem przed faktycznym gięciem. Zaawansowane funkcje, takie jak automatyczne ustawianie tylnego zderzaka (opory ustalające pozycję arkusza), systemy pomiaru kąta laserowego i dynamiczna kompensacja ugięcia, sprawiają że obsługa staje się prostsza, a wyniki pewne. Niektóre prasy mają opcje gięcia sekwencyjnego w kilku osiach czy gięcia z jednoczesnym manipulowaniem pozycją arkusza przez roboty – co pozwala wykonywać bardzo złożone kształty bez udziału operatora. Rosnąca automatyzacja idzie w parze z bezpieczeństwem – współczesne urządzenia wyposażone są w kurtyny świetlne i czujniki, które zatrzymają prasę, jeśli cokolwiek (np. ręka operatora) znajdzie się w niebezpiecznej strefie.
Materiały do gięcia

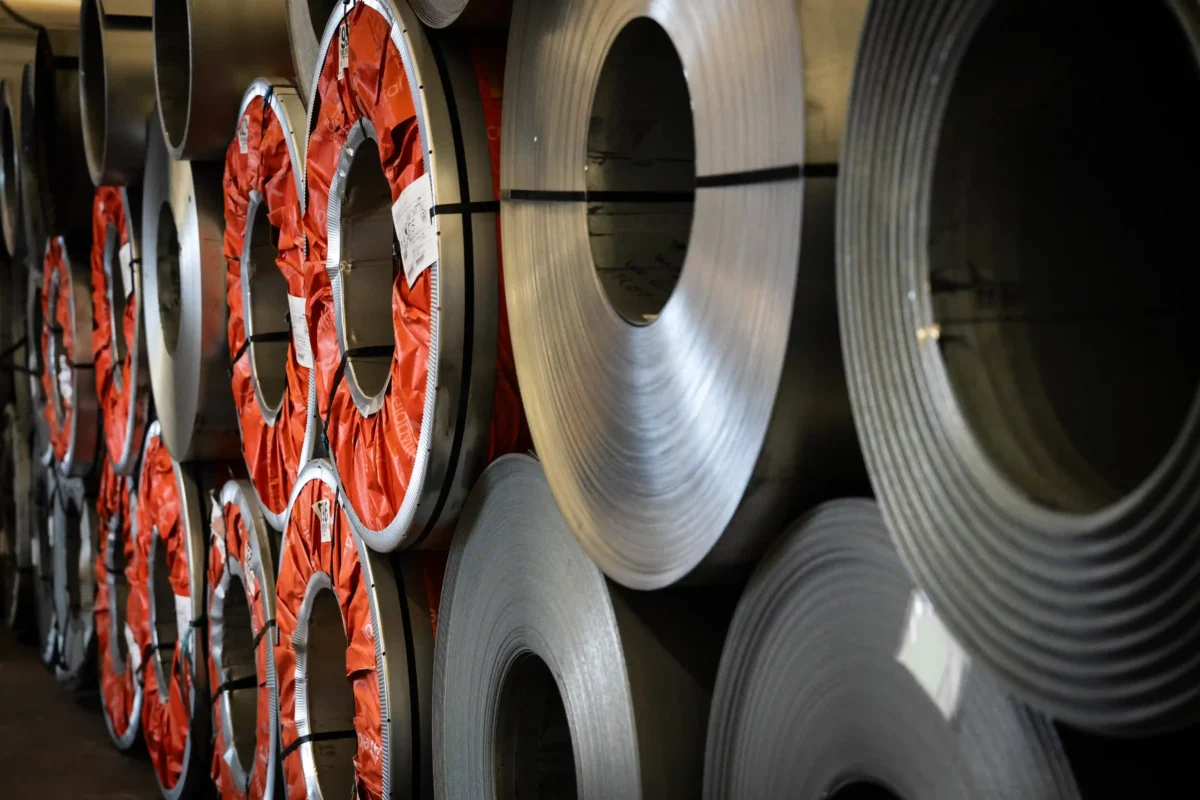

Sukces procesu gięcia zależy nie tylko od maszyny, ale i od samego materiału. Blachy przeznaczone do obróbki plastycznej powinny mieć odpowiednią plastyczność i jednorodność. W praktyce często stosuje się stal niskowęglową DC01 i podobne gatunki, czyli tzw. stal głębokotłoczna walcowaną na zimno. Materiały te gwarantują, że podczas gięcia nie dojdzie do pęknięć ani nadmiernego umocnienia na zagięciu, a sprężynowanie będzie przewidywalne. Dla grubszych elementów konstrukcyjnych używa się także stali konstrukcyjnych walcowanych na gorąco (np. S350), ale wtedy promień gięcia musi być większy (grubsza blacha wymaga większego promienia, aby uniknąć pęknięć). Giąć można również metale nieżelazne – aluminium (choć wymaga to ostrożności ze względu na niższą ciągliwość niektórych stopów) czy miedź – oraz blachy perforowane i ażurowe. Ważne jest zachowanie odpowiednich norm jakości – np. wiele firm stosuje wewnętrzne standardy odnośnie minimalnych dopuszczalnych pęknięć na zagięciu czy odchyłek wymiarowych gotowego elementu, aby zapewnić powtarzalną jakość wyrobów.
Podsumowanie
Gięcie blach CNC to niezastąpiona technologia w kształtowaniu elementów metalowych. Jej zalety, takie jak wysoka dokładność, szybkość oraz możliwość realizacji skomplikowanych projektów, przekładają się na szerokie zastosowanie w przemyśle i gwarancję jakości produktu końcowego. Firmy inwestujące w nowoczesne prasy krawędziowe zyskują na efektywności produkcji i mogą sprostać rosnącym wymaganiom rynku co do złożoności i precyzji elementów metalowych.
